Классификация газопроводов

Классификация газопроводов


Газ – один из ресурсов, широко используемых для нужд населения. Он применяется в системах теплоснабжения, на производствах, в практике приготовления пищи и т. д. Без газа сложно представить современное жилье или промышленное предприятие. Но для его подачи могут применяться различные типы путепроводов.

Что такое газопровод ?

Газопровоод — это инженерное сооружение, предназначенное для транспортировки газа и его продуктов (в основном природного газа) с помощью трубопровода. Газ по газопроводам и газовым сетям подаётся под определённым избыточным давлением.

Потребность в классификации газопроводов – логичное следствие развития газовых технологий в быту и промышленности. Само понятие классификации предполагает четкое структурирование, систематизацию способов прокладки газовых сетей для различных условий эксплуатации и нужд.

Виды газопроводов

Классификация газопроводов систем газоснабжения – отнесение к тому или иному типу газораспределительных (газорегуляторных) технологий – осуществляется по определенным правилам и признакам. Среди характеристик, по которым сети делят:

  • Давление (его уровень в сети).
  • Материал исполнения.
  • Дислокация.
  • Ресурс (объемы перекачки) и т. д.

Использование газопроводов

Газовый путепровод – единая система подачи и распределения газа – может быть реализована в сетях высокого, среднего, низкого давления (таблица классификации газопроводов по давлению газа). На строительство трубопроводов газа приходится до 80% капитальных вложений в обустройство системы газификации.

При этом на различные типы и виды газопроводов малого давления приходится 80 из 100 м прокладки (80% от протяженности газоснабжающей сети). Остальные 20% – это трубопроводы среднего и высокого давления.

  • Газопроводы среднего давления - это газопроводы с рабочим давлением газа свыше 0,005 МПа до 0,3 МПа.
  • Газопроводы высокого давления - это газопроводы с рабочим давлением газа свыше 0,3 МПа.

Классификация по давлению

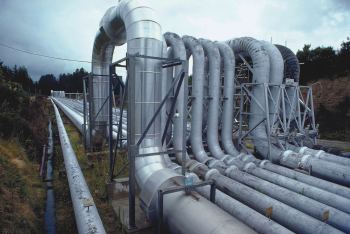

Давление газопроводов

Во всех случаях одной из определяющих характеристик путепровода остается давление. От того, к какому виду газопроводов по давлению относится сеть, зависят правила ее эксплуатации, а также надежность, безопасность и мощность всей системы.

Что до назначения сетей таблицы классификации газопроводов по давлению, то:

  • Газопроводы высокого давления обслуживают промышленного предприятия и газорегуляторные пункты магистралей среднего давления.
  • Трубопровод газа среднего давления обеспечивает снабжение газом коммунальных хозяйств и небольших производственных цехов (а также систем низкого давления).
  • Путепроводы низкого уровня давления обслуживают бытовой сегмент и коммунальные хозяйства.

Классификация трубопровода газа по расположению

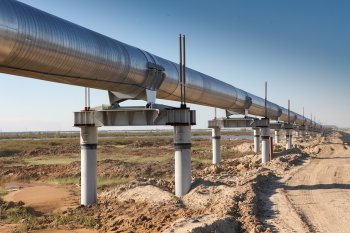

Расположение газопроводов

Классификация магистральных газопроводов по признаку расположения делит газовые сети:

  • На наружные и внутренние. Первые расположены на улице, могут быть межцеховыми, дворовыми, внутриквартальными. Внутренние газовые трубопроводы находятся внутри помещений и цехов. Схематически они представляют собой отрезок системы снабжения газом от ввода до точки соединения устройств, которые снабжаются газом (плита, радиатор).
  • Надземные и подземные (соответственно, надводные и подводные).

Классификация газопроводов по назначению в сети газоснабжения включает:

  • Вводные трубопроводы газа. К ним относят участок сети от внутренней магистрали до отключающего прибора на вводе.
  • Распределительные – наружные участки газопровода, отвечающие за транспортировку газа от магистрали до точки ввода (могут быть отдельными трубопроводами в системах снабжения одного объекта).
  • Газопровод-ввод – отрезок от точки соединения с распределительной сетью до системы отключения на вводе.
  • Межпоселковый газопровод – распределительная сеть, дислоцированная вне населенных пунктов.
  • Сбросные.
  • Продувочные системы.

Виды по глубине заложения

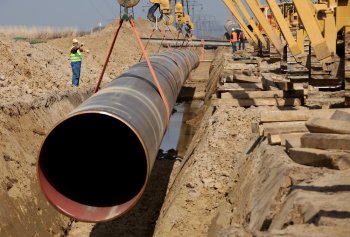

Глубина газопроводов

Классификация газопроводов систем газоснабжения в зависимости от глубины заложения основана на соблюдении правил их безопасного устройства:

  • В условиях города, где на первое место при расчете глубины заложения выходят влияние осадков на почву, толщина и состояние дорожного полотна, допустимый (разрешенный) уровень нагрузки тяжелого транспорта и т. д.
  • В условиях магистральных систем газоснабжения (вне города).

Кроме того, классификация газопроводов по признаку глубины заложения в обязательном порядке учитывает класс и характеристики газа, который прогоняется по маршрутам газорегуляторных пунктов. В зависимости от условия транспорта газового ресурса определяется минимум и максимум глубины заложения. Например, в случае с трубами, осуществляющими транспортировку осушенного газа, допускается заложение в пласт промерзания грунта.

Основной фактор влияния на подбор глубины заложения газового путепровода – вероятностный расчет механического износа ресурса, в который сеть закладывается (дорожное полотно, почва). Здесь же – классификация динамических нагрузок, которые приходятся на зону заложения. Они не должны провоцировать напряжение в трубах – глубина их размещения должна быть:

  • достаточной, чтобы исключить передачу системе газоснабжения динамических нагрузок, приходящихся на полотно;
  • обоснованной экономически (избыточная глубина заложения – это неоправданные расходы на устройство инженерной системы).

Основной регламент диктует следующие нормативы глубины заложения газопровода:

  • не менее 0,8 м – прокладка наружного газопровода в зонах сплошного бетонного или асфальтового покрытия;
  • от 0,9 м – прокладка уличного трубопровода газа в участках с «голой» землей;
  • от 0,8–1,2 м – прокладка путепровода для сухого газа (зависит от глубины промерзания почвы в конкретном регионе и наличия водяного пара);
  • от 0,6 м – прокладка в городских условиях (улицы, внутриквартальные коммуникации) при условии гарантированного отсутствия на участке заложения движения транспорта.

Виды построения путепроводов газа

Построение газопроводов

Классификация по схеме построения включает 3 вида газопроводов.

  1. Тупиковые системы (одностороннее снабжение – транспортировка газа в одном направлении).
  2. Кольцевые сети (газовый поток поступает по 2 и более линиям благодаря устройству замкнутых контуров, которых в разных путепроводах может быть разное количество).
  3. Смешанные.

Второй пункт данной таблицы классификации, как показала практика, является и более надежным, и более удобным в эксплуатации. В частности, во время проведения ремонтных работ или модернизации сети отключать всех потребителей кольцевой системы газоснабжения не нужно (достаточно остановить подачу газа только к тому участку, который обслуживается).

Все сообщение между газопроводами различных типов и потребителями проходит через газорегуляторные пункты (коротко – ГРП). В ту же структуру входят газорегуляторные шкафы (ГРШ) и газорегуляторные установки (ГРУ).
