Классификация соединений стальных труб

Классификация соединений стальных труб


Ключевое условие долгосрочной безопасной эффективной работы трубопровода – качество соединения его элементов и крепления к ним дополнительных компонентов:

При этом к трубопроводным соединениям предъявляются строгие требования в части герметичности, а в зонах крепления дополнительного оборудования, арматуры и приспособлений на первый план выходит надежность «сцепки». Только на таких условиях можно говорить об эксплуатации без протечек.

Существует несколько вариантов соединений трубопроводов. Выбор конкретного способа монтажа всегда зависит от ряда факторов. Основные моменты, которые определяют выбор:

  • материал компонентов системы (включая арматуру);
  • тип и характер рабочей среды;
  • условия функционирования трубопроводной магистрали (показатели давления, пропускная способность, температурные условия, влажность, функциональность арматуры и многое другое).

Варианты монтажа

Виды трубопроводной арматуры

По конструктивному исполнению все виды соединения труб можно разделить на 2 большие группы – разъемные и неразъемные. Первые позволяют оптимизировать монтаж, ремонтные операции и практику обслуживания всего трубопровода и стыкового блока: демонтировать, заменять, восстанавливать разъемные стыки можно без повреждения трубопроводных секций. Наиболее популярные решения:

  • резьбовое;
  • при помощи фланца.

Неразборной тип соединения труб – это сварная конструкция. Она позволяет добиться предельной герметичности стыка, но не оставляет возможности вмешательства в стыковой участок без повреждения материала. Кроме сварного метода, к неразборным способам относят раструбный монтаж, цементирование, склеивание и прессование.

И разъемный, и неразъемный вид соединения труб могут быть экономически/технически оправданными и применяются в трубопроводах различного назначения:

  • газопроводах;
  • водопроводах;
  • сетях теплоснабжения;
  • канализационных системах;
  • технических трубопроводах;
  • промышленных магистралях и т. д.

Способы монтажа стальных труб

Виды трубопроводной арматуры

По статистике, более 40% всех типов трубных конструкций, применяемых для монтажа трубопроводов разных видов, приходится на стальные трубы. Сталь – один из наиболее популярных материалов, который отличается высокой износостойкостью, эффективной ценой и устойчивостью к действию различных сред.

Соединения стальных труб, как правило, выполняются:

  • сварным методом;
  • резьбовым способом;
  • фланцами.

Рассмотрим каждую из технологий подробнее.

Сварное соединение труб

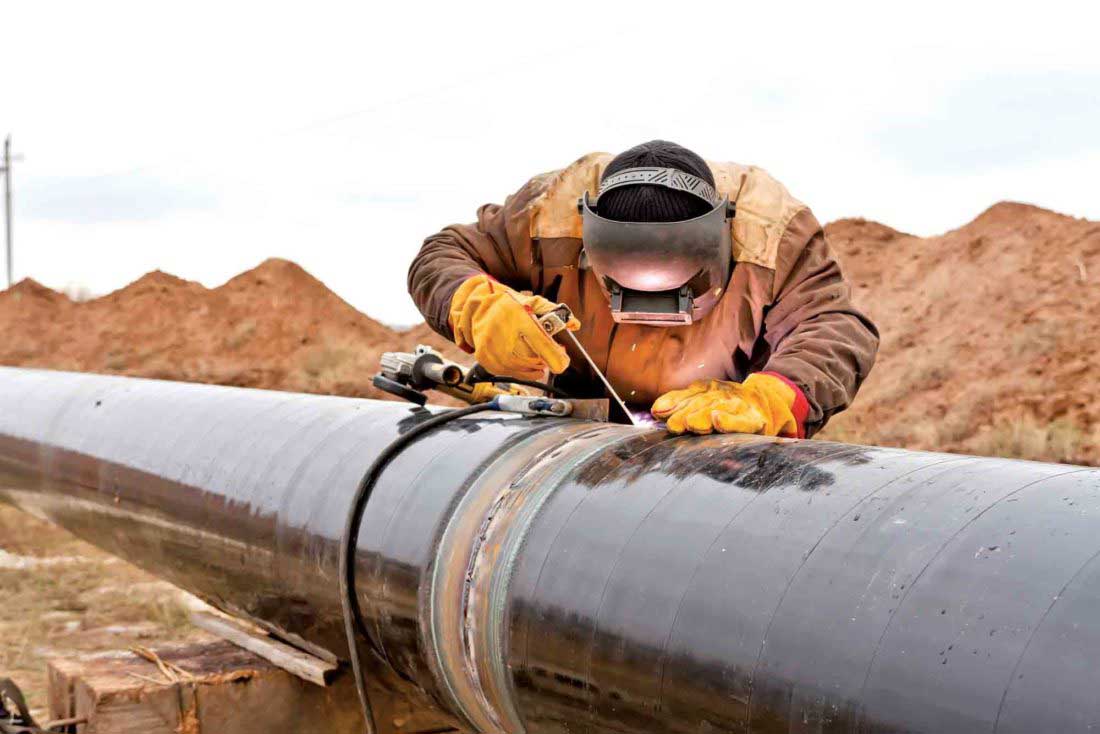

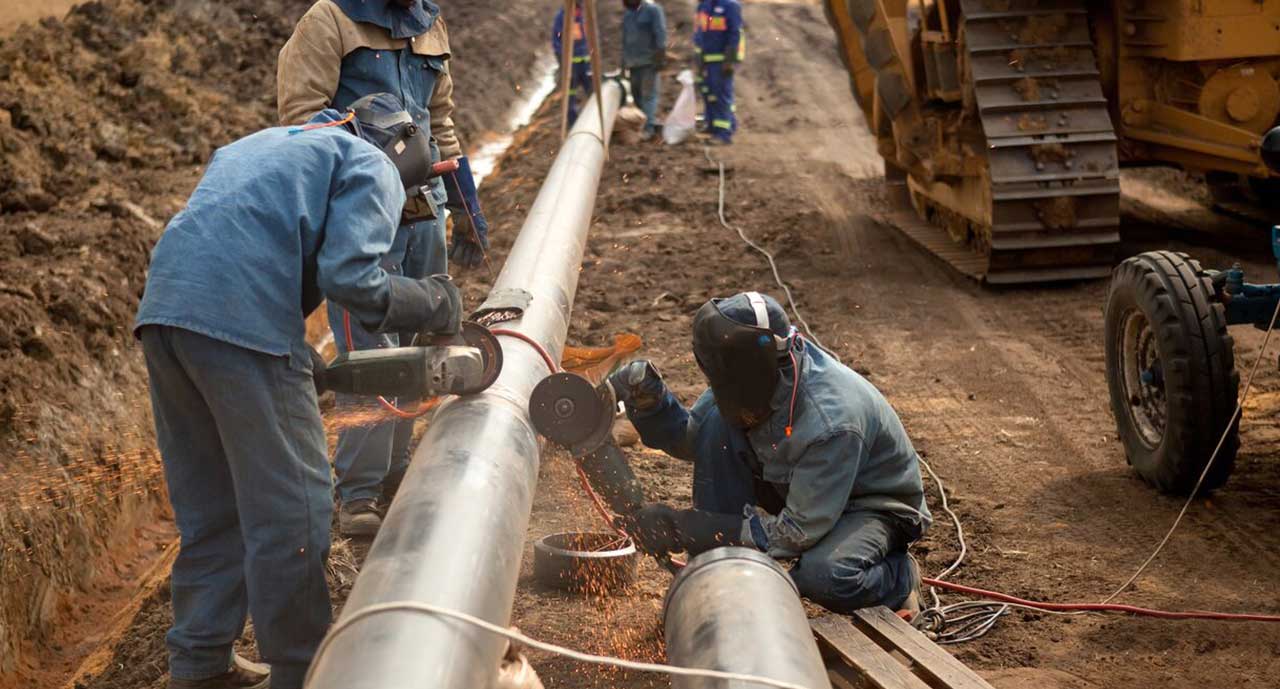

Сварное соединение стальных труб

Сварное соединение трубопроводов – самый надежный вариант при устройстве высокоответственных нагружаемых магистралей. Он более всего распространен при строительстве трубопроводов для промышленных нужд для работы с агрессивными средами в режиме постоянной нагрузки.

В малом строительстве секции часто соединяют между собой без использования сварки. Это объясняется высокими требованиями к квалификации сварщика и сварному оборудованию. Тот же (не сварной) метод используется для стыковки стальных труб с пластиковыми (полипропиленовыми).

При сварном способе соединения стальных труб может применяться как электродуговые, так и газовые технологии сварки металлов. В обоих случаях действует один порядок:

  • трубные края с фасками перед началом работ качественно чистятся от грязи, жировых отложений, окислов и ржавчины;
  • сами элементы надежно фиксируются на опоре или лежке;
  • элементы в части будущей сварки скрепляются прихватками;
  • точку стыковки надежно заваривают;
  • на последнем шаге обязательно выполняется проверка качества шва (визуальный осмотр, специальные установки).

Резьбовое соединение труб

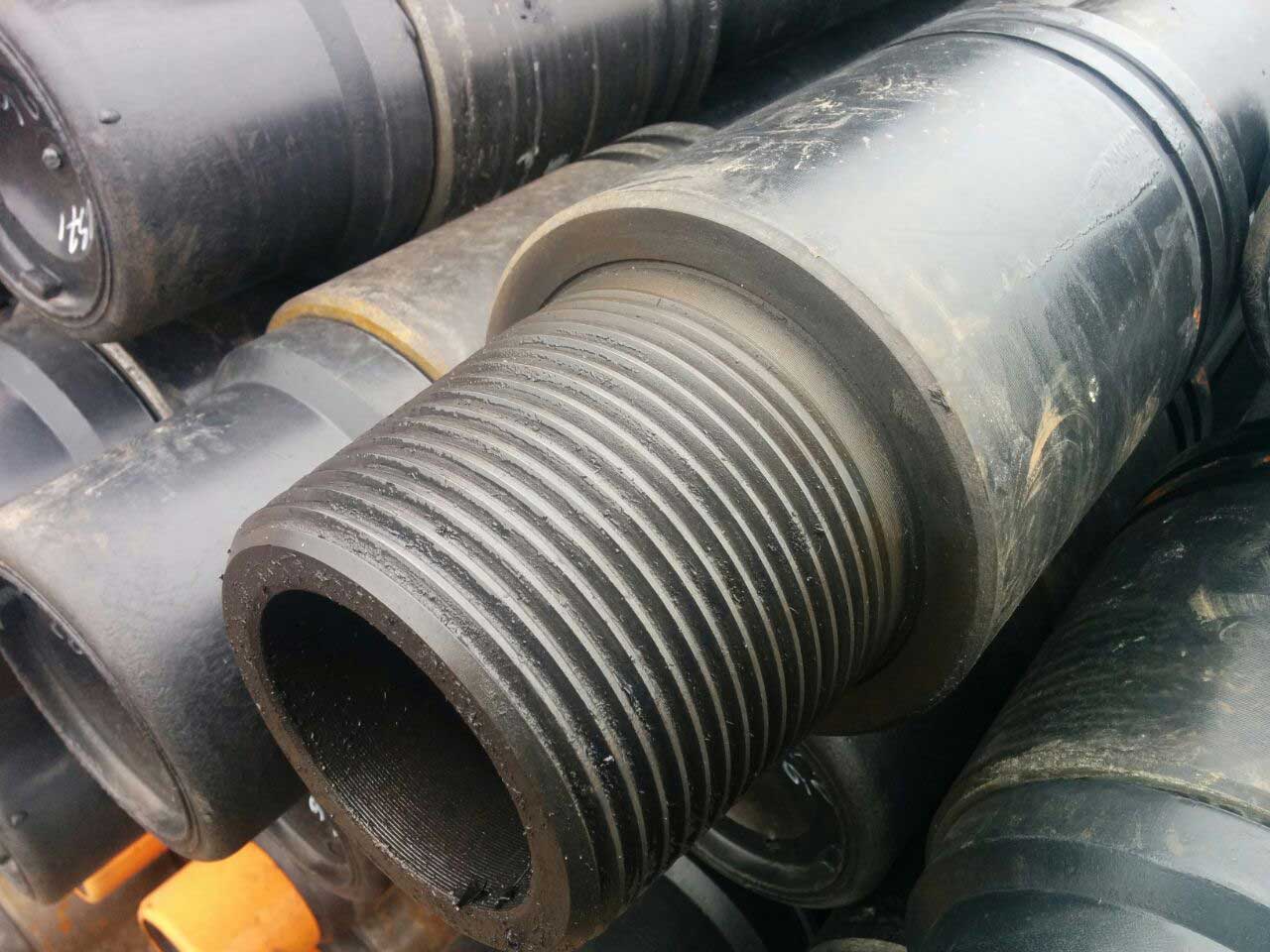

Резьбовое соединение стальных труб

Резьбовое соединение трубопроводов – разъемный его вид. Может быть цилиндрическим или коническим. В первом случае обязательно применение уплотнителей – льняных материалов с пропиткой (сурик на олифе или другие составы). При коническом соединении труб уплотнители не нужны.

Есть и другая классификация, она делит резьбу на метрическую и дюймовую. По качеству состыковки резьбовой вариант – один из лучших. Он дает стык хорошей плотности и прочности, но при этом оставляет возможность разборки при необходимости ремонта без повреждения трубной конструкции.

Резьбовой метод считается эффективным:

  • для устройства трубопроводного участка и присоединения арматуры внутри помещений;
  • при использовании секций малого диаметра (до 5 см);
  • для строительства коммуникационных трубопроводов (водо- и теплоснабжение);
  • в трубопроводах с невысокими показателями рабочего давления (до 1,6 МПа).

Соединение труб фланцами

Фланцевое соединение стальных труб

Еще один вид разъемного соединения труб – фланцами. Он чуть менее популярен, чем резьбовой, но достаточно распространен. Реализуется с применением специальных фитингов с резиновой прокладкой.

Фланцы обеспечивают высокую герметичность трубопровода и надежность его работы, но они не отличаются низкой ценой, что снижает их популярность в малом и частном строительстве инженерных сетей. Плюсы фланцевого соединения трубопроводов:

  • плотность и надежность стыка;
  • способность фланца принимать осевые усилия в ходе проведения замены трубопроводной арматуры;
  • простота монтажных работ.

Перечисленные особенности фланца делают его актуальным для проведения работ по присоединению элементов арматуры к трубным секциям на внутренних участках системы.

Особые виды стальных труб

К особым видам стальных труб относят оцинкованные стройматериалы. Их особенность состоит в том, что температура плавления цинка ниже, чем стали. То есть использовать сварочное соединение здесь нельзя – цинковое покрытие попросту выгорит, материал станет уязвимым к коррозии. По этим причинам оцинкованные стальные трубы соединяют между собой не сварными методами. Наиболее удачными считаются варианты:

  • резьбовых фитингов;
  • муфтового соединения труб.

Соединение труб для скважины на воду

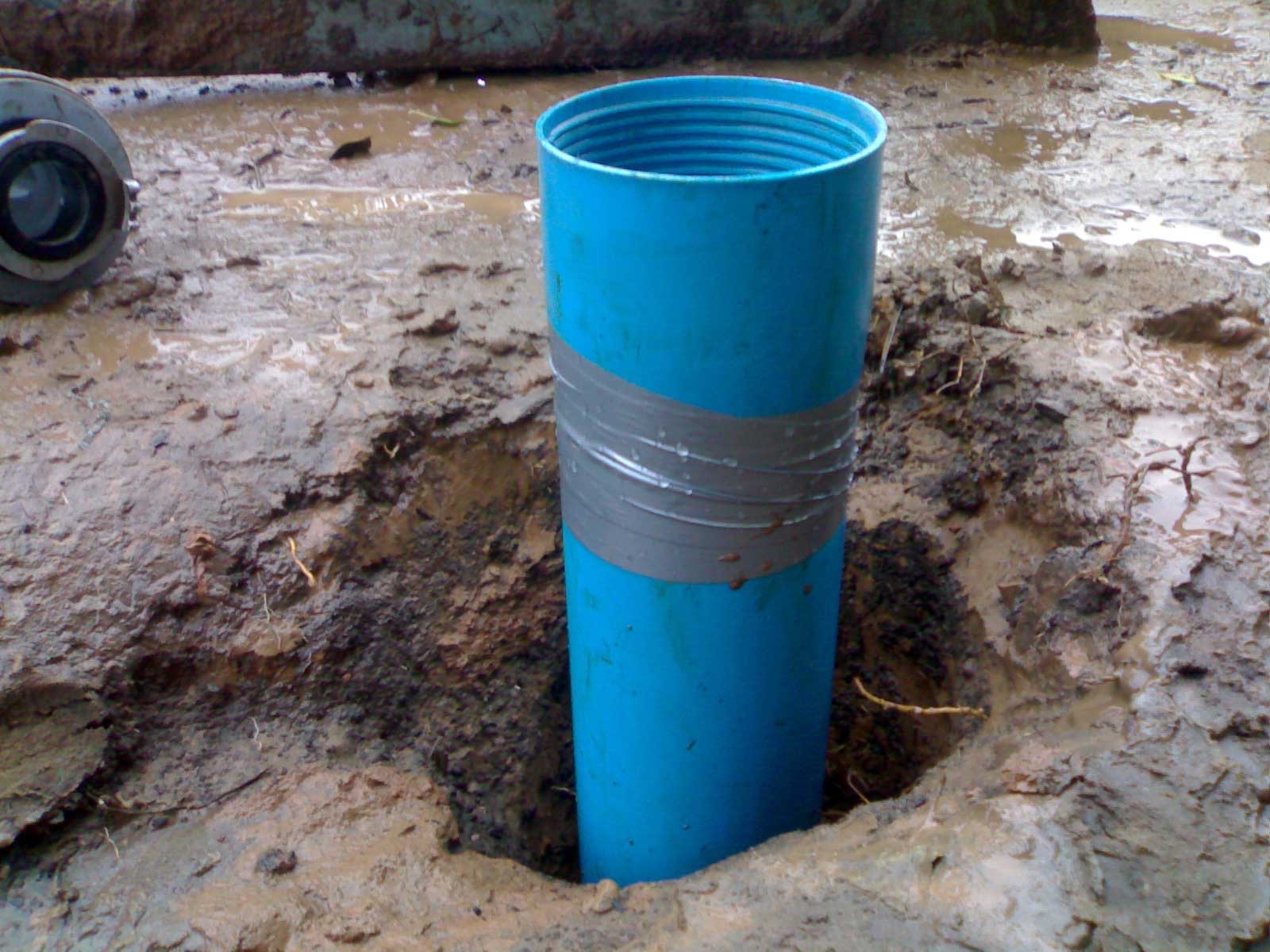

Соединение труб для скважины на воду

Еще одна особая категория стальных труб отличается специфическим назначением. Обсадные конструкции – трубопроводные системы, которые применяют для устройства скважинной выработки для водообеспечения частного дома или промышленного объекта.

Тип соединения трубопроводов скважин зависит от марки и типа применяемых стальных труб:

  • изделия диаметром до 5 см соединяют муфтами и фланцами;
  • обсадку с сечением 10 см и более рекомендуется сварить.

В каждом случае специалисты рекомендуют ответственно подойти к решению о выборе метода стыковки секций. Потому как от надежности участков присоединения будет зависеть и качество водоподготовки объекта, и долговечность эксплуатации всей системы.
