Маркировка запорной арматуры

Маркировка запорной арматуры


Современный каталог арматурных конструкций представлен широким рядом видов запорной арматуры, отличающихся по материалу исполнения, размерам, принципу действия, способам производства. Для простоты, быстроты и удобства поиска нужной продукции в этом ассортименте используются специальные обозначения. Система этих знаков называется маркировкой арматуры и должна отвечать двум главным требованиям:

  • информативность;
  • компактность (минимум места на корпусе).

Данная информация используется как при выборе устройств, так и при подборе элементов для ремонта, модернизации трубопроводов. При этом огромное значение имеет качество нанесения маркировки запорной арматуры. Чем лучше она читается, тем ниже вероятность ошибки при покупке (и некорректной работы всей системы после установки).

Правила маркировки арматуры

Правила маркировки арматуры

Маркировка арматуры – регламентная мера и должна осуществляться согласно нормам и нормативами российских госстандартов. В соответствии с последними, обозначения запорной арматуры формируются в таблицу и включают цифры + буквы. Порядок отметок:

  • 2 первые цифры ряда указывают на класс, вид, тип изделия;
  • буквы за первыми 2 цифрами – материал основных компонентов (корпус, крышка);
  • 1–2 цифры за буквами – регистрационный номер (если их 3, то первая – это тип используемого привода);
  • 2 «замыкающие» буквы указывают на материальное исполнение поверхностей;
  • последние буквы – обозначение варианта сборки конструкции.

Согласно ГОСТ, нанесение осуществляется на последней стадии ее изготовления. Важное условие: оттиск ставится по завершении производства, но до проведения испытаний. Такой подход позволяет контролировать отбракованные после контрольной оценки образцы, чтобы оперативно устранить дефекты и передать продукцию на выпуск, реализацию.

Высокое качество маркировочного оттиска – репутационный фактор, признак серьезности производителя и его ответственного подхода к качеству своей номенклатуры. Поэтому процесс нанесения обозначений доверяется исключительно специалистам с соответствующей подготовкой. Здесь важно владение навыками работы со специализированным оборудованием, применяемым для маркировки запорной арматуры.

Содержание

Состав маркировки запорной арматуры

Пункты, которые обязана отражать/содержать маркировка запорной арматуры по ГОСТ.

  • Информация об изготовителе (наименование, марка);
  • Размерные характеристики:
    • Условный проход (номинальный диаметр). Обозначается как Ду + цифры, указывается в мм.
    • Условное давление (номинальное Pу/PN + рабочее), в МПа.
  • Направление потока. Отмечается знаком (стрелкой).
  • Материал корпуса, затвора:
    • сталь (нж – нержавеющая, лс – легированная);
    • чугун (обозначается как ч).
  • Материал уплотнителей:
    • р – резиновая поверхность;
    • п – пластмассовая;
    • бр – бронзовая или латуневая.

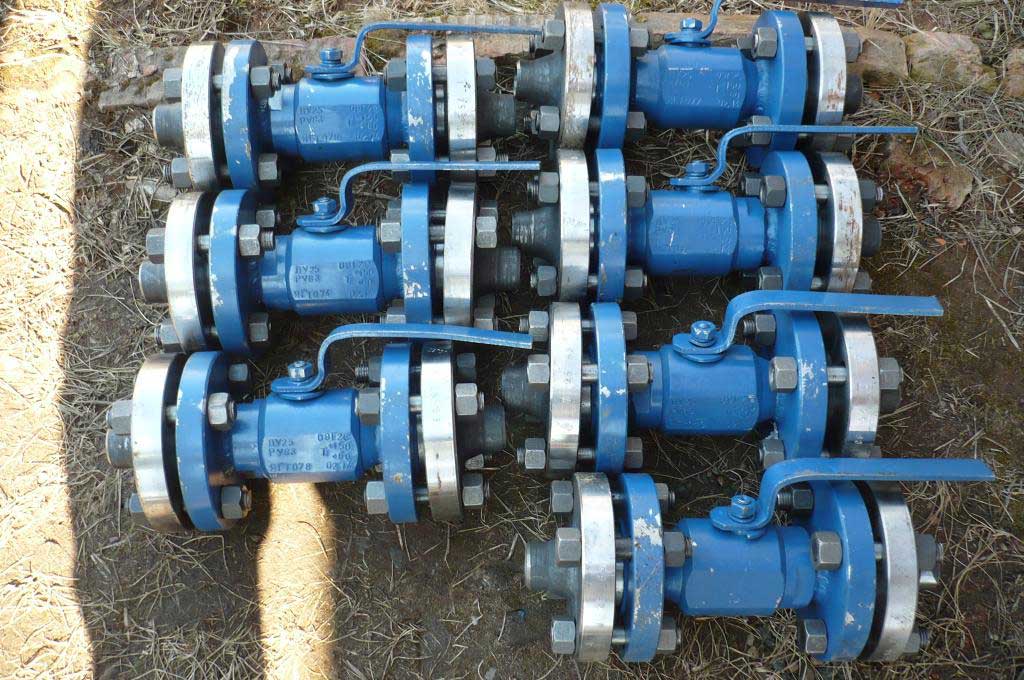

Цвет поверхностей деталей изделий тоже следует рассматривать как часть маркировки запорной арматуры. Здесь действует такое распределение, согласно ГОСТ маркировки запорной арматуры:

  • синий указывает на использования легированной стали;
  • черный – корпус и элементы из чугуна (серого, ковкого);
  • голубой – сталь, устойчивая к коррозии;
  • серый – углеродистая сталь.

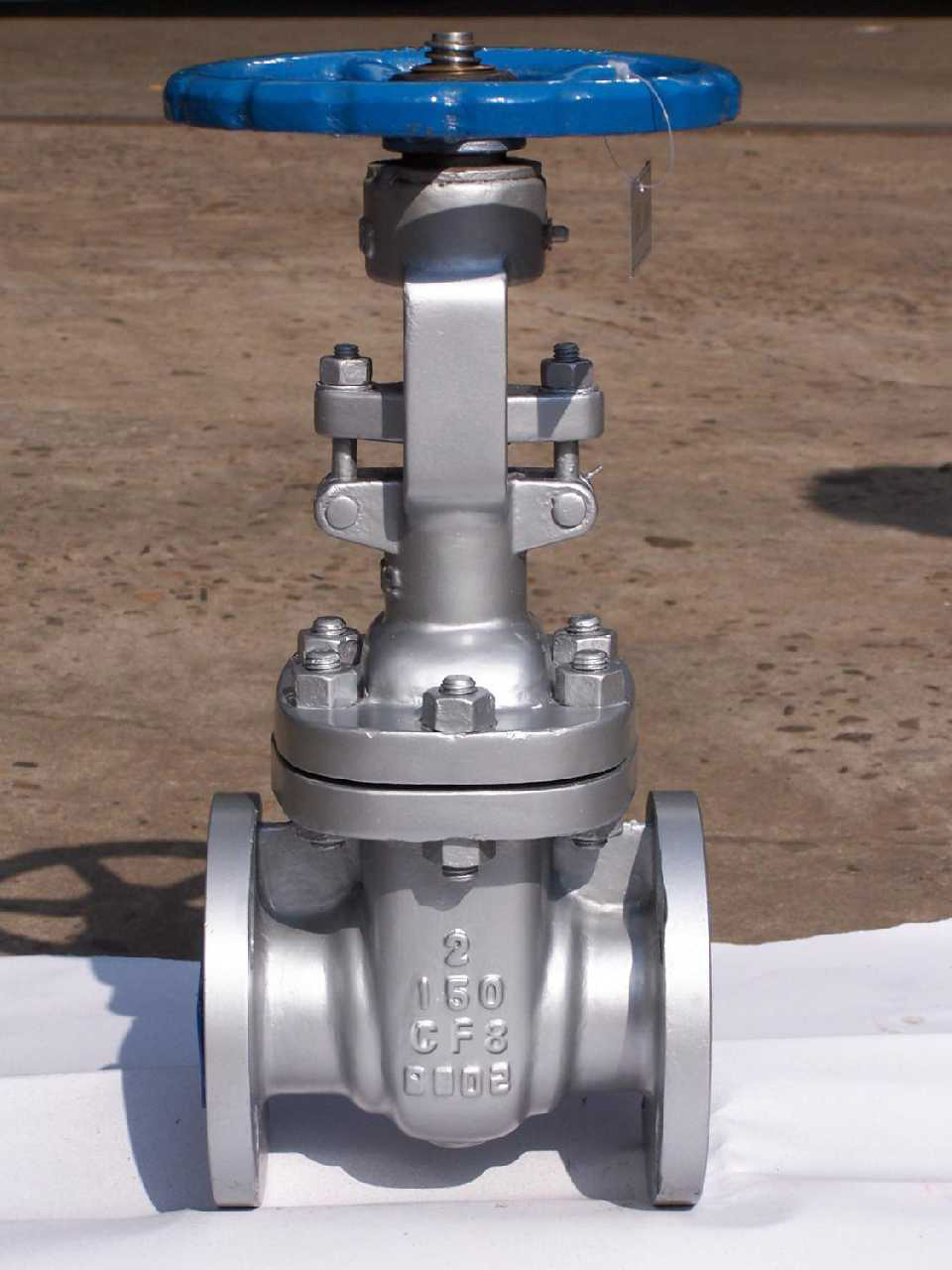

Способы маркировки арматуры

Способы маркировки запорной арматуры

Правила нанесения маркировки запорной арматуры:

  • оттиск – на корпусе изделия;
  • данные по характеристикам модели – с фронтальной стороны;
  • данные об изготовителе – на задней стенке.

Собственно, процесс нанесения осуществляется одним из трех методов – штамповкой, клеймением или гравировкой. Все 3 подхода предполагают деформирование материала поверхности с разным уровнем изменения.

Штамповка – долговечный способ маркировки запорной арматуры. Обозначения, нанесенные с ее помощью, имеют срок службы самих конструкций. При этом качество оттиска тоже остается высоким.

Клеймение – один из самых технологически сложных методов маркировки запорной арматуры. Использует для нанесения обозначений электроискровой карандаш. Довольно дорогой формат обработки поверхностей, потому применяется редко.

Гравировка – один из первых способов маркирования поверхностей. Использует в работе резцы (пуансон, фреза, штихель), занимает минимум времени, сохраняется достаточно длительный период времени.

Примеры маркировки арматуры с расшифровкой обозначений

Примеры маркировки запорной арматуры

ООО НПО «СпецНефтеМаш» – серьезный ответственный опытный представитель рынка производителей арматурной продукции. Мы уделяем немало внимания маркировке запорной арматуры и всегда стремимся сделать выбор изделий для покупателя значительно проще. Для наглядности и понимания сути обозначений маркировки арматуры предлагаем несколько «расшифровок» формул продукции, представленной в нашем каталоге.

  1. 30нж541нж. Обозначение расшифровывается так:
    • 30 – задвижка;
    • нж – корпус из нержавейки;
    • 5– механический привод;
    • 41 – № регистрации выпуска;
    • нж – уплотнительные поверхности из нержавейки.
  2. Изделия серии 32с908р, где:
    • 32 – поворотный дисковый тип затвора;
    • с – поверхности затвора из стали (углеродистой);
    • 9 – тип привода (в данном случае указывает на производство запорной арматуры с электроприводом);
    • 08 – регистрационный № модели;
    • р – резиновые уплотнители.
  3. 19с63нж означает, что перед вами:
    • обратный затвор с герметичным клапаном (19);
    • в корпусе из углеродистой стали (с);
    • выпущенный под регистрационным № 63;
    • со стальными уплотнителями (нержавейка, обозначение нж).

Наш завод запорной арматуры заботится о том, чтобы выбор покупателя всегда был верным. К тому же качественная маркировка арматуры определяет простоту и удобство ее хранения, эксплуатации, своевременной замены или обновления. Мы предлагаем изделия с качественным оттиском и хорошими характеристиками для оснащения различных трубопроводных систем и постоянно работаем над повышением информированности своих клиентов.
