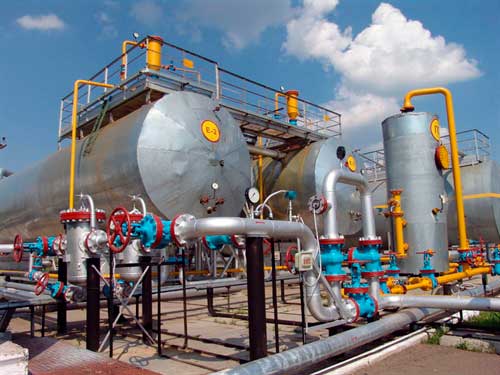

Газовая обвязка резервуаров

Устройство сети газопроводов, соединяющее газопространства нескольких емкостей парка, формирует газовую обвязку резервуаров. Технология применяется только для сосудов, предназначенных для хранения нефти, в которых содержится один ее сорт. Основная цель – создание замкнутого контура для циркуляции паровоздушной взвеси, что обеспечит:

  • экологическую защиту;
  • предупреждение затрат из-за выброса паров вовне;
  • безопасную работу резервуарного парка для хранения продуктов.

Назначение

Назначение газовой обвязки резервуара

Наряду с предотвращениями выброса паровоздушной взвеси в окружение, газовая обвязка резервуаров (применение газоуравнительной системы) еще и обеспечивает сокращение потерь нефтепродукта. Последнее обеспечивается благодаря компенсации объема вытеснения паровой взвеси всасыванием (и наоборот) при заливе/перекачке нефтепродукта из одной конструкции в другую.

Наибольшую эффективность газоуравнительная система обеспечивает в парках, где приемка и слив осуществляется в одинаковых объемах и в одно время. При перетекании рабочей среды между резервуарами сохраняется максимальное количество паровоздушной смеси, образованной в газовом пространстве, что определяет их минимальные потери. Среди преимуществ устройства такой газоуравнительной системы резервуарного парка – условно небольшая стоимость.

Альтернативным газовой обвязке методом снижения потерь нефтепродукта в процессе так называемого большого и малого дыханий является устройство подземных резервуаров. Благодаря размещению конструкции для хранения нефти под землей пользователю удается практически полностью исключить сильные колебания температур в течение дня, что позволяет при отсутствии дополнительных газопроводов снизить потери от малых дыханий в 8–10 раз и добиться небольшого снижения потерь из-за больших дыханий.

Устройство газовой обвязки резервуаров

Устройство газовой обвязки резервуара

Схема газовой обвязки резервуаров для хранения нефти выполняется таким образом, чтобы охватить весь резервуарный парк в единый контур – объединенную газоуравнительную систему. Такое устройство обвязки позволяет добиться минимизации испарений продуктов и выбросов пара и газов в окружающую среду, в том числе, за счет взаимозаменяемости всех резервуаров, задействованных в едином технико-технологическом процессе.

Конструктивно газовая обвязка, формирующая газоуравнительную систему резервуаров, включает:

  • трубы, которые формируют газопроводы;
  • датчики и другие приборы для контроля работы сети и предупреждения аварий (включая пожарное оборудование);
  • дыхательную аппаратуру и арматуру (дыхательный клапан).

Трубы газопровода газоуравнительной сети подбирают по диаметру. Он должен быть таким, чтобы обеспечивать максимальную документальную пропускную способность резервуарного парка (прохождение паровоздушной смеси при максимальной приемке нефтепродукта), и не допускать образования вакуума при колебаниях температуры внутри и снаружи газопровода.

Схема

Схема газовой обвязки резервуара

Среди плюсов схемы, объединяющей все конструкции парка в общую замкнутую схему, – экономия на дорогостоящем оборудовании. При такой газоуравнительной системе используется только один комплекс специальной (дыхательной) аппаратуры. Как показывает практика обслуживания резервуарных парков, такой вариант устройства газовой обвязки резервуаров является наиболее рациональным (поскольку в нем применяется минимальное количество единиц техники).

Факторы, которые определяют особенности схемы:

  • эксплуатационные особенности резервуарного парка;
  • технологическое исполнение объекта приемки, хранения и перекачки нефти;
  • объем обслуживаемых нефтепродуктов (пропускные способности);
  • производительность применяемого оборудования и газопроводов;
  • компоновка резервуаров парка;
  • назначение промышленного объекта.

Монтаж газовой обвязки резервуаров

Монтаж газовой обвязки резервуара

Установка газовой обвязки резервуаров осуществляется таким образом, чтобы при перекачке продуктов их пары перетекали из емкости в емкость. Поддержание регламентного давления во всей сети замкнутого газопровода при этом обеспечивает дыхательный клапан. Это обязательный элемент, общий для всех газопроводов.

В процессе монтажа газовой обвязки резервуаров осуществляется сборка трубных секций, подключение дыхательной арматуры, а также установка специального оборудования:

  • Сосуды под конденсат (сборник конденсата паров).
  • Огневых предохранителей (обеспечение пожарной безопасности взрывоопасного объекта). Они предупреждают распространение огня между резервуарами при возгорании на одном из них. Предохранители устанавливают на каждую емкость парка.

Газосборники

Газосборники в составе газовой обвязки

Газосборник – емкость для сбора паровоздушной смеси – еще один из элементов, входящий в состав газовой обвязки резервуаров. Он используется при малых значениях коэффициента совпадений заполнения и одновременного опорожнения сосуда. Газосборник (его еще называют газокомпрессором) представляет собой стандартный резервуар с разными исполнениями крыши:

  • наиболее распространенное решение – со съемной крышкой и затвором (сухим или гидравлическим);
  • в некоторых парках используют газосборники с мембранной крышкой;
  • крыша газосборника класса «дышащий баллон».

За рубежом для снижения потерь нефти (газа) при хранении и перекачках из емкостей малого или среднего объема в газоуравнительных системах часто используют «мягкий» газосборник из синтетических «дышащих» материалов. Как показывает опыт, такой вариант резервуара эффективен и при сборе максимального объема паров, выбрасываемых при заполнении железнодорожных цистерн для транспортировки нефти и ее продуктов. Уровень давления, нагнетаемого в «мягких» газосборниках, не может превышать 0,015–0,07 кгс/кв. см.

Функции газосборника могут выполнять емкости типа, аналогичного тем резервуарам, что уже включены в газоуравнительную систему. В последней могут использоваться сборники двух видов – константного и изменяемого объема хранения. Причем газосборники постоянного объема конструктивно проще, но для минимизации потерь при их использовании в сети нужно создать давление до 0,7 кгс/кв. см. Оба варианта емкостей могут использоваться и для перекачки нефти.
