Опоры 313.ТС-008.010 скользящие хомутовые

Опорные конструкции с номерами по чертежу 313.ТС-008.010 относятся к классу скользящих хомутовых опор. Согласно документу от 01.01.1998, относятся к типовым решениям для прокладки теплосетей в пенополиуретановой изоляции. Предназначены для трубопроводов диаметром от 50 до 600 мм.

Применение

Хомутовые скользящие опоры серии 313.ТС-008.010 могут применяться при соблюдении следующих условий.

• Требования к трубопроводу:
  • изоляция – ППУ (пенополиуретановая);
  • диаметр труб – от 50 до 600 мм;
  • способ монтажа – надземный или подземный.
• Эксплуатационные условия, при которых допустимо применение хомутовых опор по альбому 313.ТС-008:
  • предельное рабочее давление в сети – до 1,6 МПа;
  • температура рабочей среды (горячей воды) – до 130 °C.

Благодаря надежной конструкции и компактным размерам, скользящие опоры серии 313.ТС-008.010 могут использоваться в системах любой протяженности (в том числе, по маршруту протяженных теплосетей жилищно-коммунального хозяйства). Ограничений по климатическим условиям в зоне монтажа нет. При правильном выборе материала для производства их применение оправдано в регионах с любым климатом. В том числе, в районах с частыми большими перепадами температур и повышенной влажностью.

Серия 313.ТС-008.010 нашла широкое применение благодаря доступной цене, большому выбору размеров и диапазону температур рабочей среды, транспортируемой по обслуживаемому трубопроводу. Опорные системы, выполненные по альбому 313.ТС-008, используются как для теплотрасс, так и для других сетей ЖКХ.

Конструкция

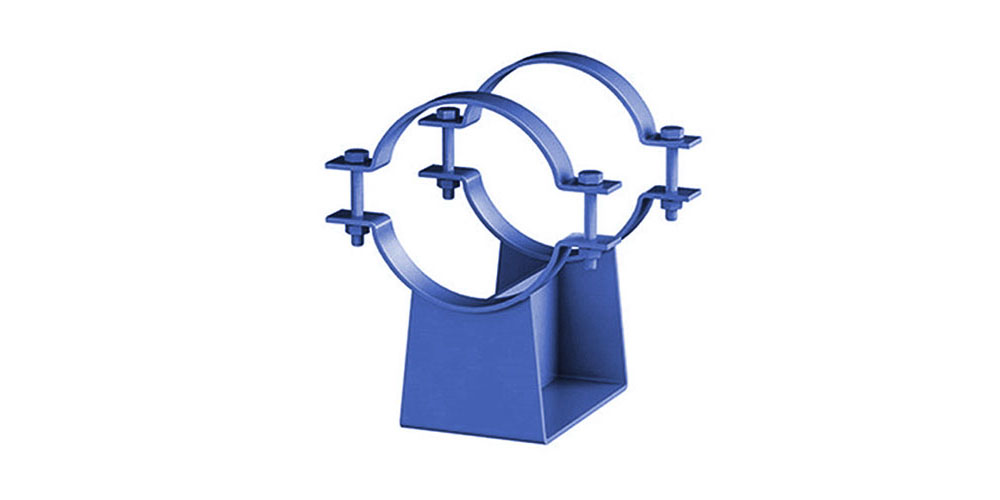

Конструкция хомутовых опор по альбому 313.ТС-008, проста, но надежна:

• корпус – стальное основание, усиленное ребрами жесткости (одним, если диаметр фиксируемой трубы не превышает 80 мм, или двумя);
• опорный компонент – 2 хомута, затягиваемые с помощью гаек таким образом, чтобы трубы в них могли сдвигаться во избежание деформации при тепловых нагрузках.

Такое устройство обеспечивает не только компактный размер и удобный монтаж хомутовых опор 313.ТС-008.010. Она еще и определяет высокие нагрузки, которые может выдерживать такая конструкция.

Производство хомутовых опор 313.ТС-008.010

В НПО «СпецНефтеМаш» осуществляют производство опор 313.ТС-008.010 из качественных марок стали. Стандартно это Ст3 или Ст20. Кроме типовых установок, мы выполняем нестандартные изделия, в том числе, выполненные по проекту заказчика. Так, в зависимости от условий эксплуатации трубопровода, у нас можно заказать скользящие опоры из стали марок:

• 09Г2С;
• 15х15М;
• 20х1М1Ф1ТР;
• 12х18Н10Т и других.

По готовности изделия покрываются защитным антикоррозионным составом. Как правило, это грунтовка по металлу ГФ-021 (бюджетный вариант). Но при желании клиент может купить скользящие опоры и с более надежной защитой (цинкование) или покрытием другого типа.

Технические характеристики

Заказать скользящие опоры по альбому 313.ТС-008.010

В НПО «СпецНефтеМаш» можно заказать опоры 313.ТС-008.010 в стандартном исполнении или купить изделия, выполненные по индивидуальному техническому заданию. Чтобы получить консультацию или разместить заказ, свяжитесь с нами:

• по номеру телефона 8–800–3021–565;
• электронному адресу marketing@snmash.ru;
• онлайн, оставив реквизиты в форме обработки заявок на сайте.

Вся продукция НПО «СпецНефтеМаш» строго соответствует государственным и отраслевым стандартом. Изделия сертифицированы и проходят многоуровневый контроль качества. Купить опоры 313.ТС-008.010 у нас, – значит, получить подтвержденное качество по цене производителя. Обращайтесь, менеджеры с удовольствием ответят на любые вопросы и помогут определиться с характеристиками. Производство займет от 7 до 15 дней. Цена партии рассчитывается индивидуально.
