Опоры СПОк - подкладные скользящие канальные
Опоры СПОк - подкладные скользящие канальные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

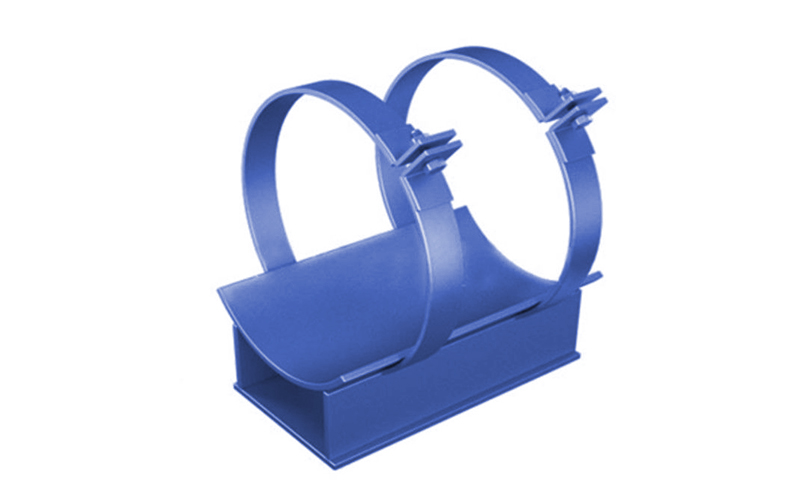

Опоры СПОк - подкладные скользящие канальные Фото Опоры СПОк - купить по выгодным ценам
Вернуться в Опоры серии 1-487-1997.00.00 для опор трубопроводов в ППУ изоляции

Опоры СПОк - подкладные скользящие канальные

Опоры СПОк (серия 1–487–1997.00.000)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

СПО
СПОк
СПОн
ФСО1
ФСО2

СПОк – скользящие подкладные опоры канальные серии 1–487–1997.00.000. Предназначены для монтажа на трубопроводы канального размещения. Подбираются по высоте. Могут использоваться на сетях различной протяженности, подверженным высоким тепловым нагрузкам. Обеспечивают надежную фиксацию трубы в заданном положении, оставляя возможность ее продольного смещения в результате температурных сужений и расширений в процессе эксплуатации.

Как применяются хомутовые опоры серии 1–487–1997.00.000

Подкладные канальные опоры СПОк можно купить для следующих условий монтажа:

  • тип изоляции трубопровода – ППУ (пенополиуретановый);
  • диаметр труб – от 57 (125) до 159 (315) мм;
  • высота – 100, 150 или 200 мм.

При необходимости установка может использоваться и для монтажа на наземный трубопровод. Ее главные особенности – усиленная конструкция и способность выдерживать высокие нагрузки (в том числе, окружающей среды).

Цели установки подкладных скользящих хомутовых опор СПОк серии 1–487–1997.00.000:

  • предупреждение деформаций трубопровода;
  • эффективное распределение вертикальной нагрузки (скользящие канальные опоры серии 1–487–1997.00.000 принимают их часть на себя, продлевая тем самым срок службы труб);
  • качественная работа системы при температурных нагрузках (нормальное смещение в продольном направлении).

Наиболее широкое распространение серия 1–487–1997.00.000 получила при устройстве теплосетей для различных нужд. Хотя производство можно заказать и для трубопроводов, применяемых под другие цели.

Как устроены хомутовые СПОк серии 1–487–1997.00.000

Безусловное достоинство скользящих опор СПОк – простое устройство, которое существенно упрощает монтажные работы и обслуживание. Конструкция состоит:

  • из скобы с ребрами жесткости;
  • 2 хомутов для удержания трубопровода.

Хомутовые элементы фиксируются при помощи болтов. К скобе они привариваются ровным цельным швом. В готовом виде подкладная опора СПОк покрывается антикоррозионным защитным составом – грунтом ГФ-021 или его аналогом.

Прежде чем заказать опоры СПОк, следует позаботиться об условиях их установки. Для нее требуется гидрозол (можно купить аналоги), который надо будет уложить в 2 слоя с припуском 2–3 см во избежание повреждения оболочки труб хомутовыми системами.

Производство

Производство опор СПОк (скользящих, подкладных) осуществляется из стали различных марок. В ООО НПО «СпецНефтеМаш» применяют в качестве основного материала углеродистую сталь в листах (метод горячей катки):

  • ВСт3сп;
  • Ст20;
  • можно заказать изготовление из специальных марок – 09Г2С, 12х18Н10Т и других.

По готовности скользящие канальные опоры серии 1–487–1997.00.000 покрываются антикоррозионным составом. Это необходимо для обеспечения их долговечной надежной работы в различных условиях размещения.

Поставки изделий осуществляются в полном комплекте со всем сопроводительной документацией, включая паспорт качества. По запросу предоставляются сертификаты соответствия на использованные материалы.

Гарантия на хомутовые конструкции СПОк дается на срок 12 месяцев со дня поставки заказчику. НПО «СпецНефтеМаш» гарантирует долговечную работу своих изделий при соблюдении правил монтажа и хранения (если канальные опоры серии 1–487–1997.00.000 устанавливаются не сразу).

Технические характеристики

Опора СПОк Исполнение Расстояние от нижней грани стальной трубы до верха опорной конструкции, мм Теоретическая масса (кг) Внутренний диаметр хомута D, мм Высота опоры до оси трубопровода Н, мм Ширина основания опоры В, мм Длина основания опоры ᴧ, мм Максимальный шаг между опорами, м
219/315.100 100 5.2 320 210 160 200 10.0
219/400.100 100 6.4 410 210 180 250 10.0
273/400.100 100 6.3 410 237 180 250 10.0
273/500.100 100 8.8 510 261 220 300 10.0
325/400.100 100 9.5 410 263 190 300 12.0
325/450.100 100 9.6 460 263 210 300 12.0
325/500.100 100 10.1 510 263 230 300 12.0
426/500.100 100 12.9 510 313 250 350 12.0
426/560.100 100 13.6 570 313 270 350 12.0
426/630.100 100 14.1 640 328 310 400 12.0
530/630.100 100 20.4 640 365 310 350 12.0
530/710.100 100 20.2 720 372 350 350 12.0
630/800.100 100 21.9 810 417 390 350 12.0
720/900.100 100 33.4 910 470 460 440 13.0
820/1000.100 100 39.8 1010 520 520 440 12.0
920/1100.100 100 47.0 1110 570 550 440 14.0
1020/1200.100 100 51.6 1210 620 580 440 14.0
1220/1400.100 100 80.0 1410 720 700 680 14.0
1420/1600.100 100 106.5 1610 825 800 680 14.0
219/315.150 150 6.0 320 260 160 200 10.0
219/400.150 150 6.8 410 260 180 250 10.0
273/400.150 150 7.3 410 287 180 250 10.0
273/500.150 150 8.1 510 287 220 300 10.0
325/400.150 150 11.0 410 313 190 300 12.0
325/450.150 150 11.2 460 313 210 300 12.0
325/500.150 150 10.7 510 313 230 300 12.0
426/500.150 150 15.1 510 363 250 350 12.0
426/560.150 150 14.5 570 363 270 350 12.0
426/630.150 150 15.8 640 363 310 400 12.0
530/630.150 150 24.1 640 415 310 350 12.0
530/710.150 150 23.6 720 415 350 350 12.0
630/800.150 150 27.1 810 465 390 350 12.0
720/900.150 150 38.5 910 510 460 440 13.0
820/1000.150 150 45.6 1010 560 520 440 13.0
920/1100.150 150 54.7 1110 610 550 440 14.0
1020/1200.150 150 57.6 1210 660 580 440 14.0
1220/1400.150 150 88.0 1410 760 700 680 14.0
1420/1600.150 150 118.1 1610 860 800 680 14.0
219/315.200 200 6.8 320 260 160 200 10.0
219/400.200 200 7.8 410 260 180 250 10.0
273/400.200 200 8.3 410 287 180 250 10.0
273/500.200 200 9.4 510 287 220 350 10.0
325/400.200 200 12.5 410 313 190 350 12.0
325/450.200 200 12.7 460 313 210 350 12.0
325/500.200 200 12.4 510 313 230 350 12.0
426/500.200 200 17.2 510 363 250 400 12.0
426/560.200 200 16.8 570 363 270 400 12.0
426/630.200 200 18.5 640 363 310 400 12.0
530/630.200 200 27.0 640 465 310 350 12.0
530/710.200 200 26.0 720 465 350 350 12.0
630/800.200 200 31.0 810 515 390 350 12.0
720/900.200 200 50.1 910 560 460 440 13.0
820/1000.200 200 53.0 1010 610 520 440 13.0
920/1100.200 200 62.2 1110 660 550 440 14.0
1020/1200.200 200 65.5 1210 710 580 440 14.0
1220/1400.200 200 102.4 1410 810 700 680 14.0
1420/1600.200 200 137.6 1610 910 800 680 14.0

Купить опоры СПОк серии 1–487–1997.00.000

Чтобы купить опоры СПОк или заказать производство серии 1–487–1997.00.000 по индивидуальному чертежу, свяжитесь с нами любым удобным способом: по телефону 8–800–3021–565, email marketing@snmash.ru или через форму обратной связи на сайте компании. Изготовление займет от 7 до 15 дней в зависимости от загруженности. Доставка готовых конструкций осуществляется по всей России.

Стоимость определяется по параметрам заказа и зависит от многих факторов (от требуемой массы опоры СПОк до количества изделий в партии). Производство возможно как с разработкой чертежа под параметры трубопровода заказчика, так и по готовому проекту клиента или нашим стандартным документам. Обращайтесь, квалифицированные консультанты помогут определиться с характеристиками требуемых канальных опор и рассчитают оптимальную цену заявки.
