Опоры ТХ (тавровые хомутовые) для трубопроводов диаметром 18–159 мм от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТХ ОСТ 36-146-88
Опоры ТХ (тавровые хомутовые) для трубопроводов диаметром 18–159 мм от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТХ (тавровые хомутовые) для трубопроводов диаметром 18–159 мм Фото ТХ - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

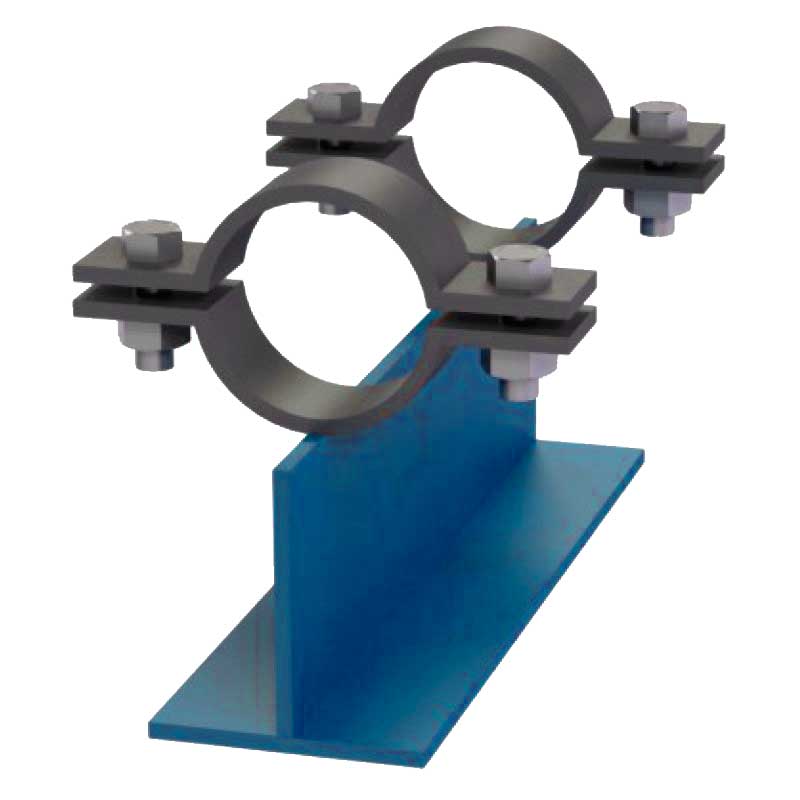

Опоры ТХ ОСТ 36-146-88

Опоры ТХ ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

Тавровая опора хомутовая (серия ТХ) – простая в использовании, надежная металлическая конструкция для фиксации труб при монтаже или применении трубопроводов малого и среднего диаметра разного назначения. Крепится при помощи болтов. Представляет собой тавровое основание с крепежными полухомутами. Последние устанавливаются на тавр при помощи сварочного аппарата.

Применение

Условия применения хомутовых опор регламентированы отраслевым стандартом и зависят от характеристик самой трубопроводной системы:

  • допустимый диаметр труб фиксации – от 18 до 159 мм;
  • предельное давление в сети – до 10 МПа (100 кгс/см кв.);
  • тип трубопровода – изолированный или неизолированный;
  • класс – технологический (промышленный) или нетехнологический (хомутовые опоры для трубопроводов бытового назначения);
  • термический режим (температура рабочей среды) – не ниже 0 и не выше 450 градусов тепла;
  • материал трубопровода – низколегированная или углеродистая сталь;
  • климат в районе монтажа – любой.

В соответствии с ОСТ 36–146–88, опоры ТХ не допускается применять в регионах с высокой сейсмической активностью, вечномерзлыми или пучинистыми грунтами, а также в трубопроводах, транспортирующих хладоносители (в том числе хладагенты). В остальных случаях тавровые опоры могут использоваться как подвижные или неподвижные крепления.

Цели применения (монтажа) опорных конструкций сводятся к 4 основным пунктам.

  1. Стабилизация всей системы.
  2. Защита трубопровода различного диаметра от негативного воздействия внешних факторов.
  3. Предупреждение вероятных сдвигов труб (из-за нагрузок и температурного расширения).
  4. Гашение вибраций за счет стабилизации секций.

Конструкция хомутовой опоры

По конструктивному исполнению тавровые опоры хомутовые схожи с аналогами серии ТП (тавровые приварные). Отличие лишь в том, что трубная линия заданного диаметра в случае с системами ТХ фиксируется без сварки, на болты благодаря применению хомута.

Основные элементы тавровой опоры хомутовой по ОСТ 36–146–88:

  • тавр – основание;
  • ребра жесткости;
  • хомутовый блок (состоит из полухомутов, соединяемых в единое кольцо, в которое помещается труба заданного диаметра).

Ребра жесткости навариваются на тавр, а хомуты крепятся специальными системами. Особенность заключается в том, что опора хомутовая для трубопроводов доставляется на площадку монтажа с отдельными блоком упоров. Они привариваются непосредственно при установке, а не на заводе по производству опор ТХ.

Материал изделий – сталь (низколегированная, нержавеющая, углеродистая – зависит от того, для каких целей планируется их заказать). Для долговечной службы конструкции покрываются антикоррозионным составом, соответствующим требованиям и нормам ГОСТ 9.401–79, СНиП 2.03.11–85.

Несмотря на видимую простоту устройства, тавровые опоры хомутовые имеют продуманную конструкцию. Она исключает не только повреждения трубопровода, но и его провисания или разрывы при работе под серьезными нагрузками.

Характеристики

Малый вес опор ТХ, их простая конструкция и высокое качество материалов обеспечили им широкую сферу применения. Вне зависимости от исполнения все крепления серии могут устанавливаться на трубопроводах двумя способами – под углом 45 градусов или с затяжкой на болтах, расположенных параллельно вертикальной оси.

В таблице вы можете ознакомиться с маркировкой изделий различного исполнения и характеристиками тавровых хомутовых опор разных диаметров. Это поможет определиться с требованиями к оборудованию, которое необходимо купить для эксплуатации в заданных условиях.

Продукция Наружный диаметр D, мм Высота, мм Масса, кг Вертикальная нагрузка Н, кгс
Опора 18-ТХ-АС00 18 70 1 2
Опора 25-ТХ-АС00 25 70 1 2
Опора 32-ТХ-АС00 32 70 1 2
Опора 38-ТХ-АС00 38 70 1 2
Опора 45-ТХ-АС00 45 70 1 2
Опора 18-ТХ-AC10 18 100 1,1 2
Опора 25-ТХ-AC10 25 100 1,1 2
Опора 32-ТХ-AC10 32 100 1,1 2
Опора 38-ТХ-AC10 38 100 1,1 2
Опора 45-ТХ-AC10 45 100 1,1 2
Опора 57-ТХ-A11 57 106 2,6 4
Опора 76-ТХ-A11 76 106 2,7 4
Опора 89-ТХ-A11 89 106 2,8 4
Опора 57-ТХ-A12 57 106 5,2 4
Опора 76-ТХ-A12 76 106 5,4 4
Опора 89-ТХ-A12 89 106 5,6 4
Опора 57-ТХ-AC11 57 106 2,5 4
Опора 76-ТХ-AC11 76 106 2,6 4
Опора 89-ТХ-AC11 89 106 2,7 4
Опора 57-ТХ-AC12 57 106 5 4
Опора 76-ТХ-AC12 76 106 5,2 4
Опора 89-ТХ-AC12 89 106 5,4 4
Опора 57-ТХ-A21 57 156 3,9 4
Опора 76-ТХ-A21 76 156 4 4
Опора 89-ТХ-A21 89 156 4,1 4
Опора 57-ТХ-А22 57 156 7,8 4
Опора 76-ТХ-А22 76 156 8 4
Опора 89-ТХ-А22 89 156 8,2 4
Опора 57-ТХ-AC21 57 156 3 4
Опора 76-ТХ-AC21 76 156 3,1 4
Опора 89-ТХ-AC21 89 156 3,2 4
Опора 57-ТХ-АС22 57 156 6 4
Опора 76-ТХ-АС22 76 156 6,2 4
Опора 89-ТХ-АС22 89 156 6,4 4
Опора 108-ТХ-Б12 108 108 7,9 9,5
Опора 133-ТХ-Б12 133 108 8,7 9,5
Опора 159-ТХ-Б12 159 108 9,3 9,5
Опора 108-ТХ-БС12 108 108 7,7 9,5
Опора 133-ТХ-БС12 133 108 8,5 9,5
Опора 159-ТХ-БС12 159 108 9,1 9,5
Опора 108-ТХ-Б22 108 158 10,9 9,5
Опора 133-ТХ-Б22 133 158 11,7 9,5
Опора 159-ТХ-Б22 159 158 12,3 9,5
Опора 108-ТХ-БС22 108 158 8,9 9,5
Опора 133-ТХ-БС22 133 158 9,7 9,5
Опора 159-ТХ-БС22 159 158 10,3 9,5

Производство тавровой хомутовой опоры

Производство тавровых опор хомутовых осуществляется в строгом соответствии с действующими регламентами. Нормы и требования (к размерам, точности параметров, материалу, покрытию, количеству элементов) задают государственные стандарты, СНиПы и отраслевой стандарт ОСТ 36–146–88. Первые определяют общие условия производства (материалы, технологии), последний – конфигурацию и параметры хомутовой опоры.

Контроль качества – приоритет производителя. Он проводится:

  • во время заготовки материалов (отбраковывается некачественная арматура);
  • по факту выполнения сварных швов (контроль чистоты, герметичности, надежности и долговечности);
  • после обработки заготовок защитными составами.

Только такой подход дает производителю возможность гарантировать качество своих изделий, а заказчику – купить долговечное вспомогательное оборудование для трубопроводов малых и средних диаметров. Если вы планируете заказать опоры ТХ, при приемке партии обязательно проверьте, чтобы к каждому изделию шел паспорт и сертификат. В ООО «СпецНефтеМаш» все виды опорных конструкций сопровождаются полным пакетом документации, а также гарантией от производителя сроком на год.

Заказать тавровые опоры хомутовые у производителя

Чтобы выбрать и купить опоры ТХ, не нужно большого опыта в практике их производства или глубоких знаний технологий. Достаточно обратиться к профессионалам, и они подскажут, подойдут ли вашему трубопроводу тавровые опоры, какое именно нужно их исполнение и под какой диаметр их заказать.

В ООО «СпецНефтеМаш» работают опытные специалисты, которые хорошо знают всю продукцию завода и помогут вам сделать единственно верный выбор (купить конструкции серии ТХ или альтернативные крепления по доступной цене). Получить любые ответы напрямую от инженеров можно по телефону 8–800–3021–565, электронному адресу marketing@snmash.ru, или заполнив анкеты у нас на сайте.

Рабочие чертежи опоры ТХ ОСТ 36-146-88

Опора ТХ ОСТ 36-146-88 Чертеж

Опора ТХ ОСТ 36-146-88 Чертеж

Опора ТХ ОСТ 36-146-88 Чертеж 2

Опора ТХ ОСТ 36-146-88 Чертеж 2

Опора ТХ ОСТ 36-146-88 Размеры

Опора ТХ ОСТ 36-146-88 Размеры
