Опоры ТО ОСТ 36-146-88
Трубчатые опоры для поворотных трубопроводов (ТО) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Трубчатые опоры для поворотных трубопроводов (ТО) Фото ТО - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры ТО ОСТ 36-146-88

Опоры ТО ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

Трубчатые опоры изогнутых отводов (коротко – серия ТО) – функциональные металлоконструкции, предназначенные для удержания секций технологических стальных трубопроводов. Изготавливаются в соответствии с отраслевым стандартом (ОСТ 36–146–88). В ООО «СпецНефтеМаш» можно как купить модели стандартного типа, так и заказать изделия серии под ваши параметры.

Применение

Применение трубчатых опор крутоизогнутых оправдано в целях:

  • компенсации негативных воздействий извне на трубопроводы разных диаметров;
  • гашения вибраций;
  • нивелирования нагрузок во время работы изогнутых сетей (как вертикальных, так и горизонтальных);
  • предупреждения температурных деформаций;
  • профилактики провисаний и дефектов при активной эксплуатации магистралей.

Трубчатые опоры крутоизогнутые актуальны на поворотных участках трубопроводов различного назначения и конфигураций. Ограничения по их применению определяются только эксплуатационными характеристиками опор ТО.

Характеристики крутоизогнутых опор

В каталоге ООО «СпецНефтеМаш» представлен большой модельный ряд различных опор ТО по весу, материалу исполнения, конфигурации, диаметру фиксируемых труб. Основные требования, предъявляемые к трубопроводам, которые крепятся на такие фиксаторы:

  • рабочее давление (Pу) – до 10 МПа (или 100 кгс/кв. см);
  • диаметр труб (крутоизогнутого отвода) – от 57 до 630 мм;
  • температурный режим внутри магистрали – от 0 до 450 градусов выше нуля;
  • температура воздуха в месте применения трубчатых опор крутоизогнутых трубопроводов – до 70 градусов ниже нуля;
  • материал исполнения – сталь (предпочтительно та же, что и у трубопровода).

На все изделия нашего изготовления идет годовая гарантия от производителя. Купить опоры ТО можно с доставкой в любой из городов (по России и в страны СНГ).

Продукция Наружный диаметр D, мм Высота, мм Масса, кг Вертикальная нагрузка Н, кгс
Опора 57-ТО-А1 57 100 1,2 1
Опора 57-ТО-А2 57 150 1,4 1
Опора 76-ТО-А1 76 100 1,5 2
Опора 76-ТО-А2 76 150 1,8 2
Опора 89-ТО-А1 89 100 2,2 2,5
Опора 89-ТО-А2 89 150 2,6 2,5
Опора 108-ТО-А1 108 100 2,3 3
Опора 108-ТО-А2 108 150 2,6 3
Опора 133-ТО-А1 133 100 4,2 6
Опора 133-ТО-А2 133 150 4,8 6
Опора 159-ТО-А1 159 100 4,3 8
Опора 159-ТО-А2 159 150 4,9 8
Опора 219-ТО-А1 219 100 10,3 20
Опора 219-ТО-А2 219 150 11,6 20
Опора 273-ТО-А1 273 100 11,5 20
Опора 273-ТО-А2 273 150 12,8 20
Опора 325-ТО-А1 325 100 20,1 25
Опора 325-ТО-А2 325 150 22 25
Опора 377-ТО-А1 377 100 34,4 35
Опора 377-ТО-А2 377 150 37,4 35
Опора 426-ТО-А1 426 100 35,9 35
Опора 426-ТО-А2 426 150 38,9 35
Опора 530-ТО-А1 530 100 47,3 40
Опора 530-ТО-А2 530 150 50,9 40
Опора 630-ТО-А1 630 100 86,8 70
Опора 630-ТО-А2 630 150 92,7 70

Конструкция

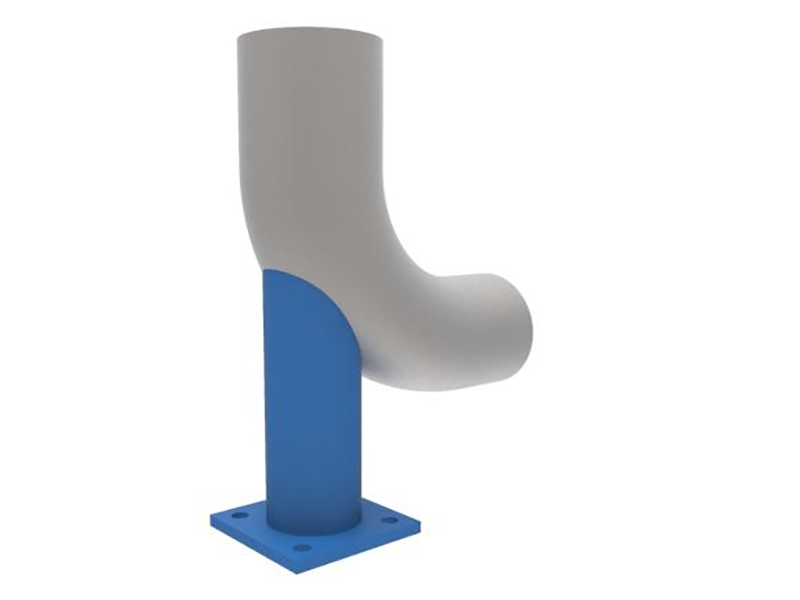

Трубчатая опора крутоизогнутая по ОСТ 36–146–88 представляет собой стальное основание, на которое наваривается кусок трубы с торцом, обрезанным под углом. Диаметр трубы определяется присоединительным диаметром удерживаемой конструкции (изогнутого колена). Сама конструкция изделия обеспечивает не только надежную фиксацию изогнутых трубопроводов, но и сохранность их оболочки.

Конструктивные преимущества трубчатых опор:

  • надежность и долговечность благодаря антикоррозионному покрытию стали;
  • прочность сварного шва (выполняется по ГОСТ), выполненного с заданным показателем электродов;
  • устойчивость даже при серьезных нагрузках благодаря качественному исполнению основания (при необходимости в нем предусматриваются отверстия).

Изготовление

В производстве опор ТО мы используем различные марки стали (нержавеющей, легированной, углеродистой). Все наши изделия строго соответствуют отраслевому стандарту (исполнение, нагрузки, конфигурация), ГОСТ (сварной шов) и чертежам (ТУ). Процесс производства сопровождается контролем качества на каждом уровне:

  • стальные заготовки для изготовления трубчатых опор крутоизогнутых проверяются перед началом работ (без задиров, трещин, сколов, каких-либо дефектов);
  • на каждом этапе производства проводится визуальный осмотр и контроль соответствия требованиям ОСТ;
  • по завершении все опоры крутоизогнутых отводов проходят испытания на прочность, герметичность швов, устойчивость, надежность фиксации, соответствие размерам (включая диаметр).

Заказать трубчатые опоры крутоизогнутых отводов

Чтобы заказать опоры ТО под ваши требования, звоните нам прямо сейчас (8–800–3021–565) или пишите на электронный адрес marketing@snmash.ru. Если есть вопросы по продукции, обязательно обращайтесь в отдел продаж – здесь вас проконсультируют опытные инженеры, которые постоянно принимают участие в производственном процессе и хорошо разбираются в требованиях, предъявляемых к опорным конструкциям.

Заявки на производство и доставку изделий принимаются онлайн (вы можете купить или заказать нужную модель, воспользовавшись формой обратной связи на сайте). Что мы гарантируем:

  • цену производителя;
  • точное соответствие заявленным размерам;
  • полное документальное сопровождение (паспорт, сертификаты);
  • максимальную прочность, надежность, износостойкость наших изделий;
  • оптимальный вес изделий и точное попадание в диаметр колена.

При необходимости предложим купить разные варианты опорных систем, оптимально подходящих под ваши условия установки на выбор.

Рабочие чертежи опоры ТО ОСТ 36-146-88

Опора ТО ОСТ 36-146-88 Размеры

Опора ТО ОСТ 36-146-88 Размеры

Опора ТО ОСТ 36-146-88 Чертеж

Опора ТО ОСТ 36-146-88 Чертеж
