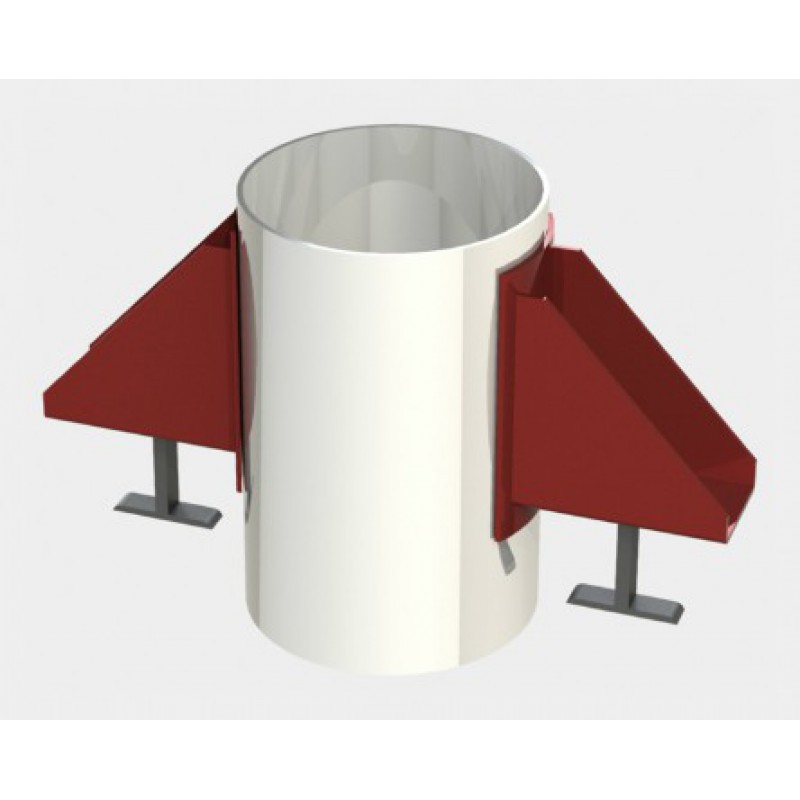

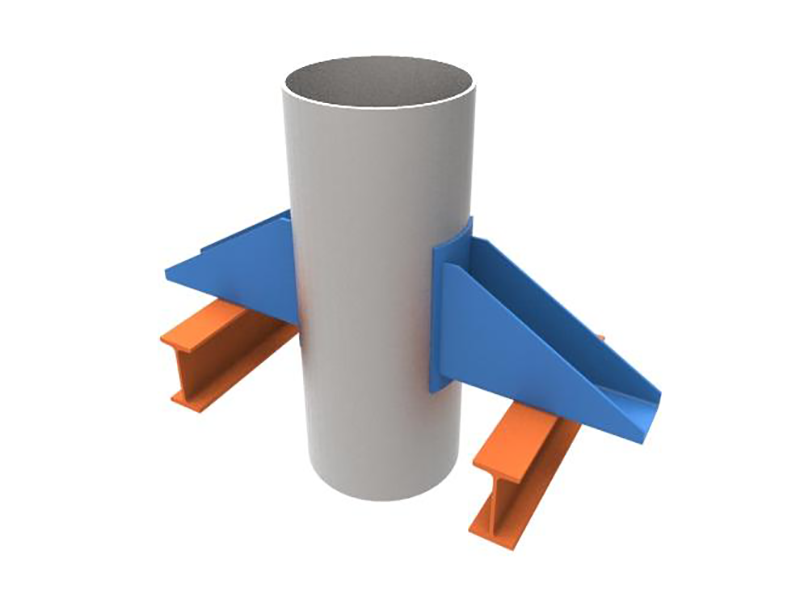

Приварные опоры вертикальных трубопроводов – металлоконструкции для закрепления труб стальных технологических трубопроводных сетей различного диаметра. Предназначены для повышения надежности системы, профилактики аварийных ситуаций и повышения надежности монтажа. В ООО «СпецНефтеаш» осуществляется производство опор ВП в соответствии с отраслевым стандартом № 36–146–88, госстандартами и ТУ 04698606–001–04.
Условия использования
Серия приварных опор для вертикальных трубопроводов используется для подвижного закрепления трубных секций. Ее применение актуально в изолированных и неизолированных сетях различного диаметра. Конструкция разработана специально для повышения безопасной эксплуатации нагружаемых систем. Поскольку такое применение определяет постоянные интенсивные нагрузки, к надежности и качеству материала предъявляются специфические требования.
Согласно действующим стандартам, приварные вертикальные опоры по ОСТ 36–146–88 подходят для применения:
- в районах с постоянными перепадами температур;
- стандартных технологических трубопроводах;
- магистралях, транспортирующих различные материалы (включая теплоноситель).
Ограничения по установке: системы с хладагентами/хладоносителями, регионы с пучинистыми почвами и электростанции.
Характеристики
Приварные опоры для вертикальных трубопроводов рассчитаны на следующие условия эксплуатации:
- диаметр удерживаемой трубы – от 57 до 1420 мм;
- давление Ру в трубопроводной системе – не более 100 кгс/кв. см (10 МПа);
- температура рабочей среды – от 0 до 450 градусов тепла;
- температура воздуха в месте установки – до 70 градусов мороза.
Опорные изделия серии производства ООО «СпецНефтеМаш» выполняются в различных вариантах (подробнее в таблице) из качественных стальных заготовок (сырье проходит проверку). Вес опор ВП – от 400 г до 12,6 кг (подходят для самых разных диаметров труб).
| Продукция | Наружный диаметр D, мм | Высота, мм | Масса, кг | Вертикальная нагрузка Н, кгс |
|---|---|---|---|---|
| Опора 57-ВП-А1 | 57 | 100 | 0,4 | 3 |
| Опора 57-ВП-А2 | 57 | 100 | 0,6 | 3 |
| Опора 76-ВП-А1 | 76 | 100 | 0,4 | 3 |
| Опора 76-ВП-А2 | 76 | 100 | 0,6 | 3 |
| Опора 89-ВП-А1 | 89 | 100 | 0,4 | 3 |
| Опора 89-ВП-А2 | 89 | 100 | 0,6 | 3 |
| Опора 108-ВП-А1 | 108 | 150 | 0,9 | 15 |
| Опора 108-ВП-А2 | 108 | 150 | 2,2 | 15 |
| Опора 133-ВП-А1 | 133 | 150 | 0,9 | 15 |
| Опора 133-ВП-А2 | 133 | 150 | 2,2 | 15 |
| Опора 159-ВП-А1 | 159 | 150 | 0,9 | 15 |
| Опора 159-ВП-А2 | 159 | 150 | 2,2 | 15 |
| Опора 219-ВП-А1 | 219 | 150 | 0,9 | 15 |
| Опора 219-ВП-Б1 | 219 | 150 | 1,7 | 15 |
| Опора 219-ВП-А2 | 219 | 150 | 2,2 | 15 |
| Опора 219-ВП-Б2 | 219 | 150 | 3 | 15 |
| Опора 273-ВП-А1 | 273 | 200 | 3,7 | 40 |
| Опора 273-ВП-Б1 | 273 | 200 | 7,1 | 40 |
| Опора 273-ВП-А2 | 273 | 200 | 6,6 | 40 |
| Опора 273-ВП-Б2 | 273 | 200 | 10,3 | 40 |
| Опора 325-ВП-А1 | 325 | 200 | 3,7 | 40 |
| Опора 325-ВП-Б1 | 325 | 200 | 7,1 | 40 |
| Опора 325-ВП-А2 | 325 | 200 | 6,6 | 40 |
| Опора 325-ВП-Б2 | 325 | 200 | 10,3 | 40 |
| Опора 377-ВП-А1 | 377 | 200 | 3,7 | 40 |
| Опора 377-ВП-Б1 | 377 | 200 | 7,1 | 40 |
| Опора 377-ВП-А2 | 377 | 200 | 6,6 | 40 |
| Опора 377-ВП-Б2 | 377 | 200 | 10,3 | 40 |
| Опора 426-ВП-А1 | 426 | 200 | 3,7 | 40 |
| Опора 426-ВП-Б1 | 426 | 200 | 7,1 | 40 |
| Опора 426-ВП-А2 | 426 | 200 | 6,6 | 40 |
| Опора 426-ВП-Б2 | 426 | 200 | 10,3 | 40 |
| Опора 530-ВП-А1 | 530 | 300 | 7,4 | 100 |
| Опора 530-ВП-Б1 | 530 | 300 | 14 | 100 |
| Опора 530-ВП-А2 | 530 | 300 | 12,6 | 100 |
| Опора 530-ВП-Б2 | 530 | 300 | 19,2 | 100 |
| Опора 630-ВП-А1 | 630 | 300 | 7,4 | 100 |
| Опора 630-ВП-Б1 | 630 | 300 | 14 | 100 |
| Опора 630-ВП-А2 | 630 | 300 | 12,6 | 100 |
| Опора 630-ВП-Б2 | 630 | 300 | 19,2 | 100 |
| Опора 820-ВП-А1 | 820 | 300 | 7,4 | 100 |
| Опора 820-ВП-Б1 | 820 | 300 | 14 | 100 |
| Опора 820-ВП-А2 | 820 | 300 | 12,6 | 100 |
| Опора 820-ВП-Б2 | 820 | 300 | 19,2 | 100 |
| Опора 1020-ВП-А1 | 1020 | 300 | 7,4 | 160 |
| Опора 1020-ВП-Б1 | 1020 | 300 | 14 | 160 |
| Опора 1020-ВП-А2 | 1020 | 300 | 12,6 | 160 |
| Опора 1020-ВП-Б2 | 1020 | 300 | 19,2 | 160 |
| Опора 1220-ВП-А1 | 1220 | 400 | 16,2 | 160 |
| Опора 1220-ВП-Б1 | 1220 | 400 | 27 | 160 |
| Опора 1420-ВП-А2 | 1420 | 400 | 18,8 | 160 |
| Опора 1420-ВП-Б2 | 1420 | 400 | 29,7 | 160 |
Конструкция
Конструкция приварной опоры включает 2 компонента – корпус + накладки. Первый может быть сварным либо штампованным (зависит от того, для каких целей планируется купить опору ВП). Сборка конструктивных элементов осуществляется по ТУ, сварные швы должны отвечать требованиям ГОСТ, конфигурация и материальное исполнение – ОСТ 36–146–88. Итоговое качество регламентировано госстандартом № 22130–86.
У нас можно заказать производство или купить приварные опоры для вертикальных трубопроводов из нержавеющей, углеродистой или легированной стали. Для надежности и долговечности службы все элементы обрабатываются защитой от коррозии.
Производство
Производство приварных опор вертикальных осуществляется по конкретным характеристикам, указанным покупателем (если вы решили заказать изделие впервые, мы подскажем, какой размер лучше купить под конкретные условия применения). В каталоге ООО «СпецНефтеМаш» можно заказать все популярные модели от 100*100 до 450*400 мм.
Особенности производства опор ВП:
- контроль качества материала на этапе подбора заготовок;
- контрольные испытания надежности готовой конструкции;
- дополнительный осмотр всех поверхностей на предмет дефектов перед отправкой заказчику;
- вся сопроводительная документация уже идет в пакете (паспорт, сертификаты);
- гарантия от производителя сроком на год.
Все наши приварные опоры для вертикальных трубопроводов разного диаметра отличаются не только приятной ценой, избавленной от надбавок посредников, но и точностью размеров, качеством исполнения, продуманной конструкцией, прочностью.
Заказать приварные опоры для вертикальных трубопроводов
Если вы уже знаете, какой тип опорной конструкции под какой диаметр трубы вам надо купить, звоните нам, и мы предложим его доставку по всей России. Если сомневаетесь, свяжитесь с нашими инженерами – они рассчитают оптимальные характеристики для вашей сети и помогут заказать опоры ВП, не сходя с места.
Связаться с нами несложно – можно заполнить анкету на сайте (форма обратной связи, мы быстро откликнемся), позвонить на 8–800–3021–565 или оставить письмо на marketing@snmash.ru. При необходимости подберем для вас несколько вариантов крепежных установок в разных классах (под условия применения).
