Опоры Т9 (серия 4.903-10 выпуск 4)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-4/opory-t9.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры неподвижные Т9 щитовые усиленные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т9 (серия 4.903-10 выпуск 4)
Опоры неподвижные Т9 щитовые усиленные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

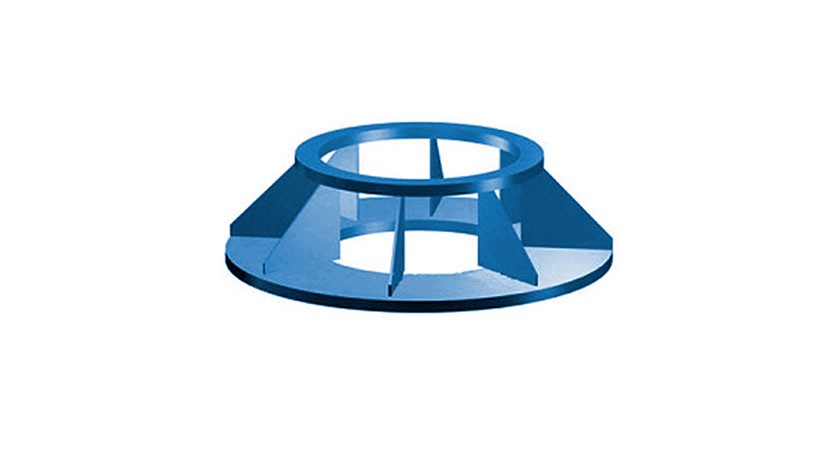

Опоры неподвижные Т9 щитовые усиленные Фото Т9 - купить по выгодным ценам
Вернуться в Опоры серии 4.903 10 выпуск 4

Опоры Т9 (серия 4.903-10 выпуск 4)

Опоры Т9 (серия 4.903-10 выпуск 4)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т3
Т4
Т5
Т6
Т7
Т8
Т9
Т10
Т11
Т12
Т44
Т46

Щитовые неподвижные опоры Т9 являются усиленными стальными конструкциями, выпускаемыми в серии 4.903-10, согласно действующему ГОСТ. Они предназначены для установки на трубопроводы общего назначения, используемые для транспортировки сред с диапазоном температур от 0 до +440 градусов Цельсия. Основная область использования – фиксация стальных труб диаметром 108-1420 мм с компенсацией деформационных воздействий при смещении грунта или под влиянием погодных условий. Возможно различное климатическое исполнение, с учетом условий эксплуатации.

Применение опор Т9

Усиленные щитовые опоры Т9 серии 4.903-10 выпуск 4 — это неподвижные элементы, используемые в конструкции трубопроводов в качестве основания для прокладываемой коммуникационной линии. Применение распространено в сфере ЖКХ, в составе инженерных и технологических сетей. При помещении на упорную площадку труба испытывает меньшие деформационные нагрузки, они распределяются более равномерно, без создания участков напряжения в металле. Использование таких деталей предотвращает возникновение аварийных ситуаций, существенно продлевает сроки, которые коммуникации могут обходиться без замены и ремонта.

Основное применение щитовых опор — установка в подземных и надземных коммуникационных линиях. Изделия рассчитаны на длительные статические нагрузки, при соблюдении технологии монтажа сохраняют свои свойства гораздо дольше срока, гарантированного заводом-изготовителем. При проектировании учтены особенности строения труб, оснащенных изоляционной оболочкой, отсутствуют элементы и детали, способные нанести ей повреждения.

Конструкция опор Т9

По своей конструкции опоры неподвижные серии 4.903-10 являются многосоставными. Они представляют собой щит с 8 упорами, дополненный полукольцами. Изготовление, в зависимости от климатической зоны эксплуатации, производится из стали следующих марок:

  • 3сп 5;
  • 09г2с;
  • 3 пс 5.

Готовые усиленные опоры Т9 получают при помощи электросварки дуговым ручным, автоматическим, полуавтоматическим способом, с помощью электродов Э46 или их аналогов, согласно ГОСТ 5264-80. Для защиты от коррозии наносится грунт ГФ 021, поверх него покрытие БТ 177. Все выпускаемые изделия конструктивно соответствуют разработанным для них чертежам.

Производство опор Т9

Осуществляемое ООО НПО «Спецнефтемаш» производство опор Т9 усиленных, серии 4.903-10 для трубопроводов различного назначения полностью соответствует требованиям систем обязательной сертификации. Производство проходит со сваркой деталей по ГОСТ 5264-80, электродами типа Э46 или заменяющими их аналогами. В заводских условиях на поверхность металла и соединительных швов наносится антикоррозионное покрытие ВДЛА-1222Р либо другие составы с такими же характеристиками, допускаемые стандартом.

Мы производим продукцию на собственных площадях, без привлечения субподрядчиков, располагаем необходимым техническим оснащением и специалистами для подготовки чертежей, выполнения заказов любой сложности. Все применяемое сырье имеет соответствующие сертификаты качества, дополнительно осуществляется входной контроль, внедрена система ОТК на предприятии. Готовые изделия имеют гарантийный срок, равный 24 месяцам.

Технические характеристики

Обозначение Трубопровод Диаметр щита D, мм Длина упора l*, мм Масса, кг
Dн, мм S, мм
Т9.09 426 7 610 144 49,1
Т9.10 480 7; 8 670 144 56,1
Т9.12 530 8; 9 740 174 69,4
Т9.14 630 9; 10; 11 870 174 97,6
Т9.16 720 10; 11; 12 975 174 114,5
Т9.18 820 9; 10; 12 1110 238 143,5
Т9.20 920 9; 10; 12 1220 242 220,4
Т9.22 1020 10; 11; 12; 14 1330 282 261,8
Т9.24 1220 11; 12; 14 1570 302 334,2
Т9.25 1420 10 1640 306 264,5
Т9.26 1420 14 1820 316 429,2

Заказать опоры Т9

На официальном сайте ООО НПО «Спецнефтемаш» вы можете заказать опоры Т9 и купить их на выгодных условиях, минуя посредников. Расчет цены производится индивидуально. Она варьируется в зависимости от габаритов и массы опоры Т9, уточнить данные можно у менеджеров при личном общении. Реализуемая продукция имеет необходимые сертификаты, соответствует действующим требованиям национальных и международных систем стандартизации.

Чтобы купить опоры Т9 усиленные серии 4.903-10 уже сейчас, оставьте заявку любым удобным способом:

  • на сайте, через форму обратной связи;
  • по телефону: 8-800-3021-565;
  • по адресу e-mail: marketing@snmash.ru.

Мы с радостью ответим на любые вопросы. Изготовление изделий, в зависимости от размера партии, занимает 7-15 рабочих дней. Более подробную информацию вы всегда можете получить у менеджеров по продажам нашей компании.
