Опоры Т14 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t14.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Подвижные скользящие опоры Т14 серии 4.903–10, выпуск 5 с доставкой по России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т14 (серия 4.903-10 выпуск 5)
Подвижные скользящие опоры Т14 серии 4.903–10, выпуск 5 с доставкой по России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Подвижные скользящие опоры Т14 серии 4.903–10, выпуск 5 с доставкой по России Фото Т14 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

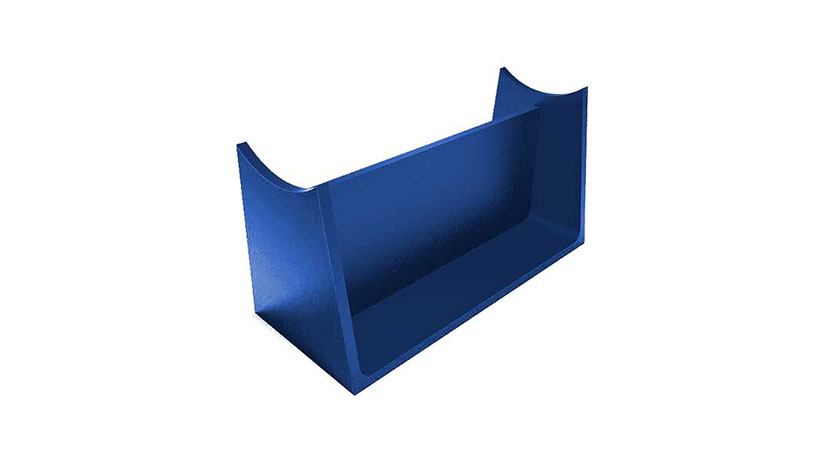

Опоры Т14 (серия 4.903-10 выпуск 5)

Опоры Т14 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Подвижные опоры Т14 – надежный вариант крепления технологического трубопровода в заданном проектом положении. Предназначены для фиксации труб при устройстве тепловых сетей. Относятся к типу скользящих.

Широкое применение скользящей опоры серии 4.903–10 как варианта крепления инженерных трубопроводов различного назначения, обеспечили:

  • надежность, которую данные конструкции продемонстрировали в практике эксплуатации;
  • универсальный характер;
  • эффективность в части компенсации нагрузок, связанных с перепадами температур во время работы системы (продольных и поперечных);
  • удобство в использовании;
  • привлекательная цена.

Применение скользящей опоры Т14 серии 4.903–10

Подвижные опоры серии 4.903–10 прекрасно справляются со своей главной задачей – удержанием секций трубопроводов разной протяженности в положении, предусмотренном проектом. Кроме того, данные варианты крепления хорошо гасят вибрации, ускоряющие износ труб, и принимают на себя довольно высокие нагрузки.

Применение скользящей опоры Т14 возможно как с трубопроводами наземного монтажа, так и с сетями подземной прокладки траншейного типа. Наибольшую популярность модель получила в системах теплосетей для нужд ЖКХ.

Эксплуатационные условия конструкций определяют стандарты, действующие для подвижных опор Т14 серии 4.903–10 выпуска 5:

  • минимальная температура окружающего воздуха на участке монтажа – до 50 градусов мороза по Цельсию;
  • максимальная температура внутри трубопровода при его применении – до 450 градусов тепла по Цельсию;
  • диаметр трубопровода – от 32 до 1420 мм (диапазон – один из самых больших в классе).

Опорные конструкции серии 4.903–10 можно заказать для обеспечения безаварийной работы системы (тепловой сети), с которой нельзя использовать стандартизованные крепления по ГОСТ 14911–82 (ввиду их несоответствия по уровню нагрузки, условному диаметру трубы, возможных смещений в результате перепадов температуры и других характеристик).

Конструкция скользящей опоры серии 4.903–10

Конструкция скользящей опоры Т14 серии 4.903–10 включает прочный штампованный корпус и закрепленные на нем подушки со скобами. Для усиления прочности предусмотрены дополнительные ребра жесткости. Именно благодаря им скользящая опора серии 4.903–10 способна принимать значительные нагрузки и удерживать трубопровод в разных положениях (переносить значительные смещения).

Материал изделия – качественная сталь. Ее марку определяет заказчик в зависимости от конкретных условий установки и применения. В каталоге ООО «СпецНефтеМаш» можно купить готовые варианты крепления Т14 в популярных материальных исполнениях (Ст10, Ст20) или заказать изделия в так называемом зимнем варианте (сталь 09Г2С).

Производство

Условия производства опор Т14 определены стандартами (государственными и отраслевыми), действующими для серии 4.903–10. Основные моменты:

  • материал самой конструкции – сталь;
  • защитное покрытие – антикоррозионная эмаль ВДЛА-1222Р или аналог (у нас можно купить модели с различными типами защитной обработки);
  • изготовление – по чертежу (в нем определяется материал, размеры, масса опоры Т14 и другие параметры, которые, помимо технических характеристик изделия, влияют и на его цену);
  • сборка скользящей опоры осуществляется методом сварки, сами сварочные работы проводятся в соответствии с действующими стандартами и СНиП;
  • в моделях, предназначенных для трубопроводов диаметром от 19,4 см, предусмотрены специальные подушки (ложементы) для снижения сварочного напряжения в переходе от шва к металлу основной конструкции и трубы.

Процесс производства подвижных опор Т14 серии 4.903–10 включает три основных этапа – подготовительный, основной и испытательный. На первом шаге готовится чертеж будущей конструкции (наши специалисты помогут учесть все требования и заказать опоры Т14, которые оптимально подойдут для ваших условий). Здесь же подбирается и проверяется сырье – сертифицированные марки стали. Заготовки обязательно проходят контроль качества перед запуском в производство.

Производственный цикл – это сварочные, покрасочные и сборочные работы. Качество исполнения контролируется на каждом шаге. По готовности изделия проходят испытания на прочность и точность сборки. ООО «СпецНефтеМаш» дает гарантию на свои конструкции серии 4.903–10 сроком на 24 месяца при условии соблюдения заказчиком правил монтажа и хранения до установки.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кгс Высота H, мм Высота Н1, мм Ширина B, мм Ширина подушки l, мм Длина L, мм Масса, кг
Т14.01 32; 38; 45 120 100 104 50 - 340 1,28
Т14.02 32; 38; 45 120 150 154 50 - 340 1,74
Т14.03 32; 38; 45 120 200 204 50 - 340 2,20
Т14.04 57; 76 220 100 108 70 - 340 1,55
Т14.05 57; 76 220 150 168 70 - 340 2,06
Т14.06 57; 76 220 200 208 70 - 340 2,64
Т14.07 89; 108 400 100 113 90 - 340 1,84
Т14.08 89; 108 400 150 163 90 - 340 2,39
Т14.09 89; 108 400 200 213 90 - 340 2,98
Т14.10 133;159 800 100 118 120 - 340 2,25
Т14.11 133;159 800 150 168 120 - 340 2,89
Т14.12 133;159 800 200 218 120 - 340 3,54
Т14.13 194 2200 100 148 180 50 340 6,17
Т14.14 194 2200 150 198 180 50 340 7,80
Т14.15 194 2200 200 248 180 50 340 9,36
Т14.16 219 2200 100 136 180 50 340 6,87
Т14.17 219 2200 150 186 180 50 340 7,46
Т14.18 219 2200 200 236 180 50 340 9,07
Т14.19 273 2200 100 125 180 50 340 5,33
Т14.20 273 2200 150 175 180 50 340 7,20
Т14.21 273 2200 200 225 180 50 340 8,81
Т14.22 325 7000 100 165 280 50 340 10,58
Т14.23 325 7000 150 215 280 50 340 13,28
Т14.24 325 7000 200 265 280 50 340 15,29
Т14.25 377 7000 100 152 280 50 340 10,04
Т14.26 377 7000 150 202 280 50 340 12,23
Т14.27 377 7000 200 252 280 50 340 15,47
Т14.28 426 7000 100 142 280 50 340 9,29
Т14.29 426 7000 150 192 280 50 340 12,04
Т14.30 426 7000 200 242 280 50 340 14,68
Т14.31 480 12500 100 174 380 50 340 20,55
Т14.32 480 12500 150 224 380 50 340 25,45
Т14.33 480 12500 200 274 380 50 340 30,76
Т14.34 530 12500 100 164 380 50 340 19,81
Т14.35 530 12500 150 214 380 50 340 24,76
Т14.36 530 12500 200 264 380 50 340 29,78
Т14.37 630 12500 100 150 380 50 340 19,02
Т14.38 630 12500 150 200 380 50 340 23,96
Т14.39 630 12500 200 250 380 50 340 29,06
Т14.40 720 22000 100 185 500 80 340 27,42
Т14.41 720 22000 150 235 500 80 340 33,41
Т14.42 720 22000 200 285 500 80 340 39,48
Т14.43 820 22000 100 172 500 80 340 26,56
Т14.44 820 22000 150 222 500 80 340 32,56
Т14.45 820 22000 200 272 500 80 340 38,60
Т14.46 920 36000 100 158 500 80 340 33,85
Т14.47 920 36000 150 208 500 80 340 41,76
Т14.48 920 36000 200 258 500 80 340 50,02
Т14.49 1020 36000 100 218 700 80 340 50,45
Т14.50 1020 36000 150 268 700 80 340 60,87
Т14.51 1020 36000 200 318 700 80 340 71,59
Т14.52 1220 36000 100 195 700 80 340 52,29
Т14.53 1220 48000 150 245 700 80 340 62,71
Т14.54 1220 48000 200 295 700 80 340 73,15
Т14.55 1420 36000 100 172 700 120 340 62,36
Т14.56 1420 60000 150 222 700 120 340 73,15
Т14.57 1420 60000 200 272 700 120 340 88,58

Купить подвижные опоры Т14 серии 4.903–10, выпуск 5

В каталоге ООО «СпецНефтеМаш» вы уже сегодня можете купить опоры Т14 размера и конфигурации, какие нужны именно вам с учетом условий монтажной площадки. Заказать производство изделий можно онлайн (форма обратной связи), по телефону 8–800–3021–565 или электронной почте marketing@snmash.ru.

Вся продукция доставляется по России и в страны ближнего зарубежья. Мы предлагаем долгосрочную гарантию (2 года), полное документальное сопровождение и цену производителя. Обращайтесь, с нами комфортно и выгодно сотрудничать.
