Опоры Т17 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t17.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры Т17 скользящие диэлектрические от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т17 (серия 4.903-10 выпуск 5)
Опоры Т17 скользящие диэлектрические от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

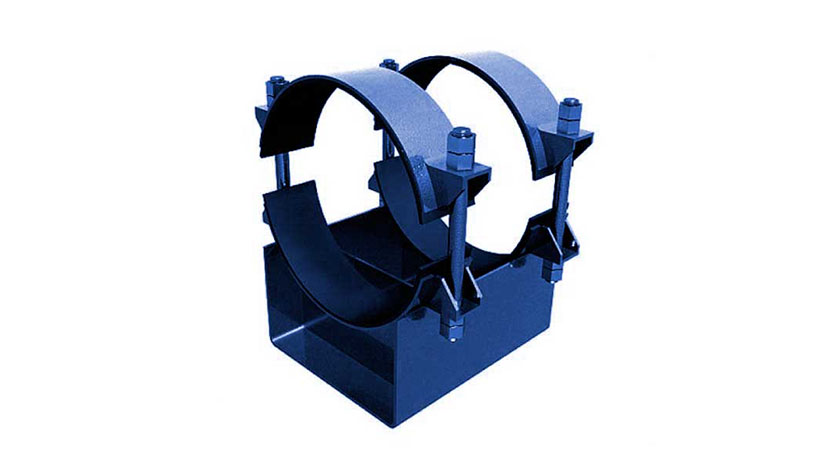

Опоры Т17 скользящие диэлектрические Фото Т17 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т17 (серия 4.903-10 выпуск 5)

Опоры Т17 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Скользящие опоры Т17 применяются при обустройстве технологических трубопроводов. Подходят для труб, наружный диаметр которых составляет от 194 до 1420 мм, температура среды, транспортируемой по трубам, может достигать +440С.

Применение

Хомутовые опоры применяются для стабилизации трубопроводов и их защиты от воздействия внешних нагрузок. Способны обезопасить технологические сети от возможных аварийных ситуаций.

Диэлектрические подвижные опоры Т17 защищают трубы от механических воздействий, стабилизируют систему при возникновении колебаний почвы. Способны компенсировать разнонаправленные нагрузки, вызванные различными природными факторами, предотвращают разрывы системы и провисание труб.

Наша компания гарантирует соответствие государственным стандартам качества всех предлагаемых изделий, что подтверждено соответствующими сертификатами. Наши специалисты могут ответить на любой возникший вопрос и помогут подобрать оптимальное изделие под потребности заказчика. У нас можно заказать опоры Т17 серии 4.903-10 с доставкой транспортными компаниями.

Конструктивные характеристики

Хомутовые опоры серии 4.903-10 выполнены из листовой стали и представляют собой П-образную скобу. Корпус, к которому приварены ребра жесткости, оснащен двумя хомутами, которые тоже выполнены из качественной стали. Для защиты от воздействия неблагоприятной среды на диэлектрические опоры Т17 при производстве наносят специальное антикоррозийное покрытие.

Корпус диэлектрических опор Т17 изготавливается методом штамповки с последующим привариванием конструктивных элементов: ребер жесткости и полукруглых хомутов, служащими фиксаторами для труб.

Хомутовые опоры Т17 серии 4.903-10 выпуск 5 устанавливают как на поверхности, так и под землей для оборудования трубопроводов в траншеях. Диэлектрическое изделие позволяет выполнить изоляцию технологических сетей от воздействия блуждающих токов. Антикоррозийное покрытие защищает от неблагоприятных условий при эксплуатации трубопровода, что делает опору прочной и долговечной при использовании. Масса зависит от диаметра изделия.

Производство хомутовых диэлектрических подвижных опор Т17

Сварка электродами Э46 или аналогами по ГОСТ 5264-80 обеспечивает надежное крепление конструктивных элементов к корпусу опоры. Защита конструкции покрытием ВДЛА-1222Р помогает добиться максимально долгосрочного использования.

Наша производственная база оснащена всем необходимым оборудованием, соответствующим современным стандартам качества. Используемое для производства сырье, проходит процедуру входного контроля. Качество продукции проверяется визуально и механическим способом на специальном оборудовании.

Комплектация соответствует рабочим чертежам, которые разрабатывались в полном соответствии с нормативами. При соблюдении всех технологических требований установки и хранения гарантируется соответствие опор требованиям действующего государственного стандарта. Потребитель может рассчитывать на гарантийный эксплуатационный срок, составляющий 24 месяца.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кгс Высота H, мм Высота Н1, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
Т17.01 194 2200 100 200 180 255 340 10,42
Т17.02 194 2200 150 250 180 255 340 12,06
Т17.03 194 2200 200 300 180 255 340 13,60
Т17.04 219 2200 100 215 180 280 340 10,72
Т17.05 219 2200 150 265 180 280 340 12,30
Т17.06 219 2200 200 315 180 280 340 13,89
Т17.07 273 2200 100 240 180 350 340 13,16
Т17.08 273 2200 150 290 180 350 340 15,02
Т17.09 273 2200 200 340 180 350 340 16,61
Т17.10 325 7000 100 266 280 395 340 18,62
Т17.11 325 7000 150 316 280 395 340 21,29
Т17.12 325 7000 200 366 280 395 340 23,31
Т17.13 377 7000 100 292 280 460 340 22,14
Т17.14 377 7000 150 342 280 460 340 24,83
Т17.15 377 7000 200 392 280 460 340 27,57
Т17.16 377 7000 100 292 280 460 340 23,71
Т17.17 377 7000 150 342 280 460 340 26,40
Т17.18 377 7000 200 392 280 460 340 29,14
Т17.19 426 7000 100 318 280 505 340 26,73
Т17.20 426 7000 150 368 280 505 340 29,46
Т17.21 426 7000 200 418 280 505 340 32,10
Т17.22 480 12500 100 345 380 570 340 45,95
Т17.23 480 12500 150 395 380 570 340 50,70
Т17.24 480 12500 200 445 380 570 340 54,75
Т17.25 530 12500 100 370 380 615 340 48,08
Т17.26 530 12500 150 420 380 615 340 52,91
Т17.27 530 12500 200 470 380 615 340 57,86
Т17:28 630 12500 100 420 380 715 340 50,02
Т17.29 630 12500 150 470 380 715 340 54,89
Т17.30 630 12500 200 520 380 715 340 59,82
Т17.31 720 22000 100 465 500 815 340 63,56
Т17.32 720 22000 150 515 500 815 340 69,78
Т17.33 720 22000 200 565 500 815 340 76,02
Т17.34 820 22000 100 515 500 920 340 67,84
Т17.35 820 22000 150 565 500 920 340 74,04
Т17.36 820 22000 200 615 500 920 340 80,28
Т17.37 920 36000 100 565 500 1030 340 104,07
Т17.38 920 36000 150 615 500 1030 340 112,08
Т17.39 920 36000 200 665 500 1030 340 120,24
Т17.40 1020 36000 100 615 700 1140 340 123,13
Т17.41 1020 36000 150 665 700 1140 340 133,65
Т17.42 1020 36000 200 715 700 1140 340 144,37
Т17.43 1220 48000 100 715 700 1360 340 142,82
Т17.44 1220 48000 150 765 700 1360 340 153,24
Т17.45 1220 48000 200 815 700 1360 340 163,78
Т17.46 1420 60000 100 815 700 1575 340 161,81
Т17.47 1420 60000 150 865 700 1575 340 174,59
Т17.48 1420 60000 200 915 700 1575 340 187,83

Заказать хомутовые опоры Т17

Чтобы ознакомиться с ценой на металлоконструкции, необходимо сделать запрос, так как стоимость изделий напрямую зависит от их размера. Купить опоры Т17, соответствующие государственной стандартизации, можно на нашем сайте. Для каждого изделия проводится поэтапный контроль качества, после чего деталь проходит сертификацию готовой продукции.

Заказать скользящие диэлектрические Т17 серии 4.903-10 можно любым удобным способом:

  • по номеру телефона 8-800-3021-565;
  • по электронной почте marketing@snmash.ru;
  • через форму обратной связи на сайте.

Мы всегда открыты для сотрудничества.
