Опоры Т19 (серия 4.903-10 выпуск 5)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:

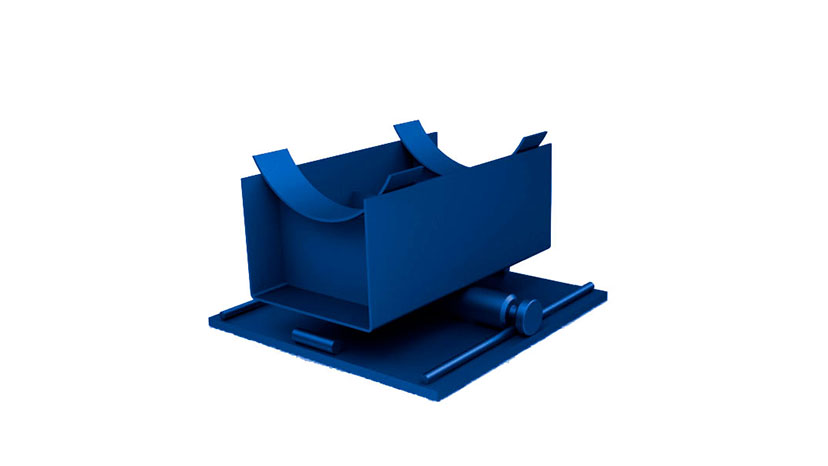

Опоры Т19 серии 4.903-10 выпуск 5 применяются для прокладки трубопроводов. Диаметр совместимых труб составляет от 194 до 1420 миллиметров. Опоры подходят для транспортировки различных рабочих веществ с показателями температуры до 440 градусов.
Сфера применения
Надежные и прочные опоры Т19 относятся к категории однокатковых. Они используются с целью обеспечения качественного крепления трубам. Чаще всего применение опор серии 4.903-10 требуется, если есть необходимость компенсации сильных сдвигов в трубах. В итоге конструкцию удается уберечь от внешнего воздействия – расширения, термического влияния, нагрузки горизонтального и вертикального типа. Кроме того, именно опоры помогают создавать безопасность и целостность трубопроводов. В ассортименте нашей компании можно найти изделия для труб с разными диаметрами и температурными диапазонами рабочих сред.
Также опоры серии 4.903-10 могут применяться для любых видов трубопроводов технологического характера. Такие изделия способны выдерживать даже сильные нагрузки. Мы предлагаем купить недорого качественные опоры для труб, элементы представлены в нашем каталоге во всем разнообразии.
Конструктивные особенности
В подвижных опорах Т19 облают основание прикрепляется к катку. Затем к основе прикрепляется подложка. Все это происходит посредством сварки. От того, насколько крепежные элементы будут качественными, зависит долговечность конструкции.
Стоит отметить, что скользящие опоры Т19 выполнены из качественной и прочной стали. Сверху материал покрывают специализированным составом, устойчивым к коррозии. Однокатковые опоры Т19 могут соединяться автоматической, полуавтоматической или ручной дуговой сваркой . Сама установка допускается для подземного или наземного использования. Главное предназначение конструкций – компенсация движения трубопроводов.
Производство опор Т19
Опоры изготавливаются на современном оборудовании. Для соединения элементов используется сварка, после же выполняется нанесения антикоррозийной смеси на поверхность. Притом масса опоры Т19 достаточной для того, чтобы выдерживать серьезные нагрузки.
Мы предлагаем качественные и долговечные изделия, полностью соответствующие всем стандартам и ГОСТ 5264-80. Для разработки опор применяется качественное, сертифицированное и безопасное сырье. Перед процессом раскройки и сварки оно проходит необходимый контроль: механический и визуальный.
Производство опор Т19 выполняется в соответствии с заранее предоставленными чертежами и схемами. Наша компания гарантирует изготовление в точности с заданными параметрами и необходимыми характеристиками, правилами установки и хранения, а также соблюдение стандартов. Срок годности одной опоры составляет ровно 2 года с момента производства.
Технические характеристики
| Обозначение | Диаметр Dн, мм | Вертикальная нагрузка, кгс | Перемещение Δmax, мм | Высота H, мм | Ширина B, мм | Ширина опорной плиты B1, мм | Длина L, мм | Длина опорной плиты l, мм | Масса, кг |
| Т19.01 | 194 | 2200 | 180 | 150 | 180 | 340 | 170 | 170 | 12,32 |
| Т19.02 | 194 | 2200 | 520 | 150 | 180 | 340 | 340 | 340 | 18,79 |
| Т19.03 | 219 | 2200 | 180 | 150 | 180 | 340 | 170 | 170 | 12,12 |
| Т19.04 | 219 | 2200 | 520 | 150 | 180 | 340 | 340 | 340 | 18,49 |
| Т19.05 | 273 | 2200 | 180 | 150 | 180 | 340 | 170 | 170 | 11,66 |
| Т19.06 | 273 | 2200 | 520 | 150 | 180 | 340 | 340 | 340 | 17,95 |
| Т19.07 | 325 | 6000 | 100 | 200 | 280 | 440 | 170 | 170 | 33,86 |
| Т19.08 | 325 | 6000 | 440 | 200 | 280 | 440 | 340 | 340 | 44,31 |
| Т19.09 | 377 | 6000 | 100 | 200 | 280 | 440 | 170 | 170 | 33,44 |
| Т19.10 | 377 | 6000 | 440 | 200 | 280 | 440 | 340 | 340 | 43,79 |
| Т19.11 | 426 | 6000 | 100 | 200 | 280 | 440 | 170 | 170 | 32,81 |
| Т19.12 | 426 | 6000 | 440 | 200 | 280 | 440 | 340 | 340 | 43,04 |
| Т19.13 | 480 | 10000 | 100 | 200 | 380 | 540 | 170 | 170 | 48,00 |
| Т19.14 | 480 | 10000 | 440 | 200 | 380 | 540 | 340 | 340 | 63,32 |
| Т19.15 | 530 | 10000 | 100 | 200 | 380 | 540 | 170 | 170 | 47,40 |
| Т19.16 | 530 | 10000 | 440 | 200 | 380 | 540 | 340 | 340 | 62,58 |
| Т19.17 | 630 | 10000 | 100 | 200 | 380 | 540 | 170 | 170 | 46,81 |
| Т19.18 | 630 | 10000 | 440 | 200 | 380 | 540 | 340 | 340 | 61,79 |
| Т19.19 | 720 | 10000 | 440 | 200 | 500 | 660 | 340 | 340 | 81,95 |
| Т19.20 | 820 | 10000 | 440 | 200 | 500 | 660 | 340 | 340 | 81,09 |
| Т19.21 | 920 | 10000 | 440 | 200 | 500 | 660 | 340 | 340 | 88,68 |
| Т19.22 | 1020 | 20000 | 440 | 200 | 700 | 860 | 340 | 340 | 123,52 |
| Т19.23 | 1220 | 20000 | 440 | 200 | 700 | 860 | 340 | 340 | 125,35 |
| Т19.24 | 1420 | 24000 | 440 | 200 | 700 | 860 | 340 | 340 | 135,43 |
Заказать опоры Т19
Заказать опоры Т19 у нас можно в любых размерах и конфигурациях. Эти изделия отличаются прочностью, надежностью, долговечностью. Приобрести их можно по доступным ценам. Свяжитесь с нашими консультантами по номеру 8-800-3021-565, напишите нам по электронной почте marketing@snmash.ru или воспользуйтесь формой обратной связи.
В каталоге можно выбрать и купить опоры Т19 с нужными размерами. Также допускается выполнение индивидуальных заказов, основываясь на самостоятельно построенных чертежах. Здесь будут учтены все пожелания и предпочтения заказчика, диаметр труб и прочие важные характеристики. Опоры изготавливаются из надежного и качественного материала высокой прочности и плотности. Цена на изделия зависит от их характеристик, узнать ее можно по запросу.
