Неподвижные опоры ТС-662 двухупорные усиленные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-662 (5.903-13 выпуск 7-95)
Неподвижные опоры ТС-662 двухупорные усиленные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

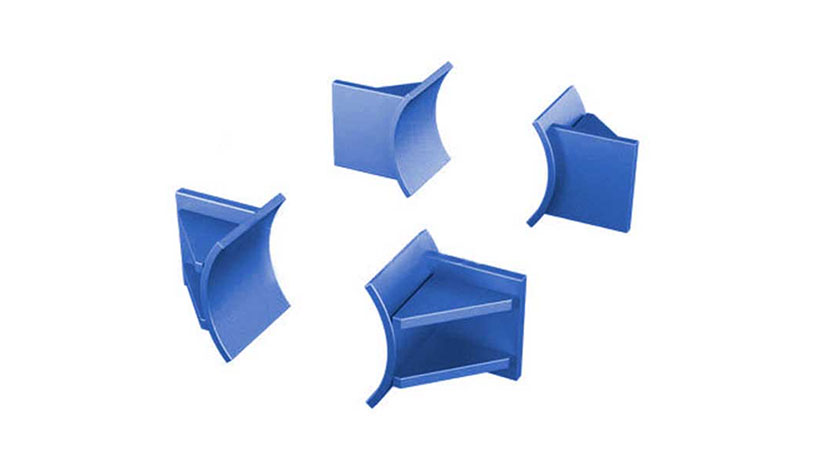

Неподвижные опоры ТС-662 двухупорные усиленные Фото ТС-662 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-662 (5.903-13 выпуск 7-95)

Опоры ТС-662  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Опоры ТС-662.00.00 применяются для монтажа трубопроводов, чтобы добиться максимальной защиты труб от смещения в результате вибрации. Включаются в класс лобовых двухупорных усиленных опор.

Применение

Воздействие на трубы горизонтальных и вертикальных нагрузок, изменения геометрических размеров в результате температурных колебаний за период эксплуатации трубопровода приводит к его деформации, нарушению целостности швов и возникновению других дефектов. Чтобы избежать создания аварийной ситуации, при монтаже трубопроводов применяются неподвижные опоры ТС-662.00.00 – ТС-662.00.00.15, серия 5.903-13. Их применение позволяет избежать провисания труб, изгиба трассы, прорыва, других неисправностей из-за неверного распределения нагрузок или сдвигов.

Конструкция

Конструктивно опоры двухупорные усиленные состоят из следующих элементов:

  • упоров;
  • плит;
  • ребер.

Материалов для изготовления служит сталь конструкционных марок. Сварку труб производят в соответствии с ГОСТ, с помощью электродов Э42. Для защиты от коррозии, готовый конструктив покрывают грунтовкой, поверх которой производится покраска краской БТ-177 или аналогичной по антикоррозионным свойствам.

Производство опор ТС-662

Регламент изготовления двухупорных опор усиленных предусматривает применение требований ГОСТ при нанесении антикоррозийного покрытия, выполнении сварочных работ, включая использование электродов определенного типа. Соблюдение этих требований придает конструкции большую долговечность.

Стандарт изготовления предусматривает использование в качестве материала следующих марок стали:

  • Ст3;
  • 09Г2С;
  • 17ГС.

Изготовление изделий серии 5.903-13 из других марок стали возможно по желанию заказчика, после консультации с сотрудником компании.

Неподвижные опоры ТС-662 поставляются в соответствии с рабочими чертежами, полным комплектом. Производитель ООО НПО «СпецНефтеМаш» выпускает продукцию согласно требованиям ГОСТ, предоставляет гарантийный срок эксплуатации – 1 год. Все изделия серии 5.903-13 по запросу снабжаются паспортом качества и сертификатами на материалы.

Технические характеристики, серия 5.903-13

Основные параметры изделий:

Обозначение Диаметр Dн, мм к=S Осевая сила Q, кН Ширина упора B, мм Длина упора L, мм Габарит H, мм Масса, кг
ТС-662.00.00 108 4,0+¹ 50 70 115 238 5,6
ТС-662.00.00-01 133 4,0+¹ 50 80 115 268 5,9
ТС-662.00.00-02 159 4,5+¹ 60 90 117 328 8,4
ТС-662.00.00-03 219 6,0+² 90 120 137 432 15,7
ТС-662.00.00-04 273 6,0+² 100 120 137 492 15,2
ТС-662.00.00-05 325 6,0+² 100 120 167 542 17,4
ТС-662.00.00-06 377 9,0+² 150 140 167 596 22,1
ТС-662.00.00-07 426 7,0+² 120 160 200 676 37,0
ТС-662.00.00-08 530 8,0+² 140 200 230 786 46,0
ТС-662.00.00-09 630 8,0+² 170 240 230 890 54,8
ТС-662.00.00-10 720 9,0+² 200 280 270 980 66,8
ТС-662.00.00-11 820 9,0+² 200 300 270 1080 70,4
ТС-662.00.00-12 920 10,0+² 250 320 290 1184 76,0
ТС-662.00.00-13 1020 10,0+² 280 360 290 1284 99,2
ТС-662.00.00-14 1220 11,0+² 350 400 340 1504 128,8
ТС-662.00.00-15 1420 14,0+² 550 500 340 1704 152,0

Это основные характеристики изделий ООО НПО "СпецНфтеМаш".

Заказать опоры ТС-662

Всем желающим опоры ТС-662 заказать, можно сделать заказ на официальном сайте ООО НПО «СпецНефтеМаш». Продукция изготавливается по отраслевым и государственным стандартам, проводится сертификация, поэтапный контроль производства.

По вопросу приобретения можно сделать заявку по телефону: 8-800-3021-565, написав на электронную почту marketing@snmash.ru, или заполнить заявку на сайте. Цена на опоры ТС-662 зависит от требуемых размеров, поэтому рассчитывается индивидуально.

Выполнение заказа может занять от одной до двух недель, в зависимости от количества заявок. Уточнить сроки поставки и стоимость заказа можно по телефону у сотрудников компании.
