Опоры ТС-627 (5.903-13 выпуск 8-95)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/opory-truboprovodov/seriya-5-903-13-vypusk-8-95/opory-ts-627.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры ТС-627.000 (серия 5.903-10 выпуск 8-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-627 (5.903-13 выпуск 8-95)
Опоры ТС-627.000 (серия 5.903-10 выпуск 8-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-627.000 (серия 5.903-10 выпуск 8-95) Фото ТС-627 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 8-95

Опоры ТС-627 (5.903-13 выпуск 8-95)

Опоры ТС-627 (5.903-13 выпуск 8-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-623
ТС-624
ТС-625
ТС-626
ТС-627
ТС-628
ТС-630
ТС-631
ТС-632

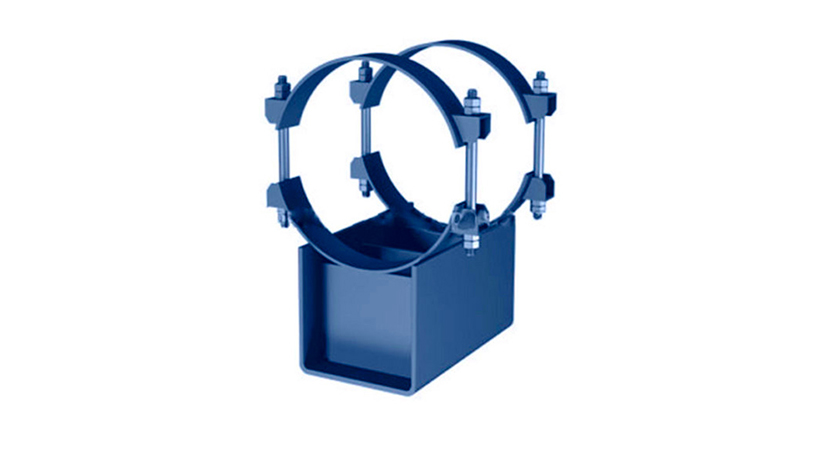

Бугельные опоры ТС627 используются при прокладке трубопроводов. Опорные конструкции применяются для поглощения нагрузок и фиксации элементов систем в заданном положении. Конструкция бугельной опоры ТС627 соответствует чертежам 5.903-13.

Наша компания предлагает ассортимент подвижных элементов разных размеров и исполнения. По запросу на все конструкции предоставляются сертификаты соответствия качеству. Цены на опоры серии 5.903-13 будут отличаться в зависимости от размеров, прайс-лист можно запросить у специалистов компании.

Конструкция ТС627

Устройства состоят из усиленного хомута, корпуса, диэлектрической прокладки и крепежных элементов. Для производства используется легированная и низколегированная сталь.

Опоры скользящие ТС-627 применяются для труб диаметров 377-1420 мм. Выдерживают давление до 4 МПа при температуре транспортируемой жидкости до +425 градусов. Максимальная вертикальная нагрузка на опоры – не более 600 кН. Масса опоры ТС-627 зависит от размера и конструктивных особенностей устройства. Характеристики опор соответствуют отраслевым стандартам.

Производство опор ТС-627

Опоры изготавливаются в соответствии с утвержденной отраслевой документации. Сварка элементов выполняется по ГОСТ9467-60 электродами Э42. Производство ТС-627 предполагает защиту от коррозии грунтовкой и краской БТ-177 согласно ГОСТ 5631-79.

Сертифицированное сырье, применяемое при изготовлении, проходит предварительный контроль качества. Все стадии процесса производства бугельных опор ТС-627 контролируются специалистами, готовая конструкция подвергается механическим проверкам и визуальному осмотру.

Наша компания производит опоры ТС-627.000, которые необходимы для прокладки трубопроводов диаметром до 1420 мм. Все элементы и конструкции соответствуют стандартам отрасли. Мы гарантируем качество продукции и длительный срок эксплуатации при соблюдении потребителем правил выполнения монтажных работ и способов хранения согласно отраслевым требованиям.

Со дня поставки продукции потребителю действует гарантийный срок эксплуатации в 12 месяцев. На все опоры предоставляются паспорта и сертификаты на материалы соответствующего образца. Опоры серии 5.903-13 отличаются надежностью и длительностью эксплуатации.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кН Высота H, мм Высота H1, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
ТС-627.00.000 377 70 100 292 280 485 170 15
ТС-627.00.000-01 377 70 150 342 280 485 170 16
ТС-627.00.000-02 377 70 200 392 280 485 170 17
ТС-627.00.000-03 426 70 100 318 280 540 170 15
ТС-627.00.000-04 426 70 150 368 280 540 170 18
ТС-627.00.000-05 426 70 200 418 280 540 170 19
ТС-627.00.000-06 480 125 100 345 380 600 170 26
ТС-627.00.000-07 480 125 150 395 380 600 170 29
ТС-627.00.000-08 480 125 200 445 380 600 170 32
ТС-627.00.000-09 530 125 100 370 380 650 170 27
ТС-627.00.000-10 530 125 150 420 380 650 170 30
ТС-627.00.000-11 530 125 200 470 380 650 170 32
ТС-627.00.000-12 630 125 100 420 380 745 170 34
ТС-627.00.000-13 630 125 150 470 380 745 170 36
ТС-627.00.000-14 630 125 200 520 380 745 170 39
ТС-627.00.000-15 377 70 100 292 280 485 340 22
ТС-627.00.000-16 377 70 150 342 280 485 340 25
ТС-627.00.000-17 377 70 200 392 280 485 340 27
ТС-627.00.000-18 426 70 100 318 280 540 340 26
ТС-627.00.000-19 426 70 150 368 280 540 340 29
ТС-627.00.000-20 426 70 200 418 280 540 340 31
ТС-627.00.000-21 480 125 100 345 380 600 340 42
ТС-627.00.000-22 480 125 150 395 380 600 340 46
ТС-627.00.000-23 480 125 200 445 380 600 340 51
ТС-627.00.000-24 530 125 100 370 380 650 340 48
ТС-627.00.000-25 530 125 150 420 380 650 340 52
ТС-627.00.000-26 530 125 200 470 380 650 340 56
ТС-627.00.000-27 630 125 100 420 380 745 340 59
ТС-627.00.000-28 630 125 150 470 380 745 340 63
ТС-627.00.000-29 630 125 200 520 380 745 340 66
ТС-627.00.000-30 720 220 100 465 500 860 340 73
ТС-627.00.000-31 720 220 150 515 500 860 340 79
ТС-627.00.000-32 720 220 200 565 500 860 340 84
ТС-627.00.000-33 820 220 100 515 500 960 340 80
ТС-627.00.000-34 820 220 150 565 500 960 340 86
ТС-627.00.000-35 820 220 200 615 500 960 340 91
ТС-627.00.000-36 920 360 100 565 500 1010 340 113
ТС-627.00.000-37 920 360 150 615 500 1010 340 119
ТС-627.00.000-38 920 360 200 665 500 1010 340 126
ТС-627.00.000-39 1020 360 100 615 700 1185 340 142
ТС-627.00.000-40 1020 360 150 665 700 1185 340 151
ТС-627.00.000-41 1020 360 200 715 700 1185 340 160
ТС-627.00.000-42 1220 480 100 715 700 1380 340 161
ТС-627.00.000-43 1220 480 150 765 700 1380 340 163
ТС-627.00.000-44 1220 480 200 815 700 1380 340 178
ТС-627.00.000-45 1420 600 100 815 700 1590 340 180
ТС-627.00.000-46 1420 600 150 865 700 1590 340 190
ТС-627.00.000-47 1420 600 200 915 700 1590 340 201
ТС-627.00.000-48 377 70 100 292 280 485 680 29
ТС-627.00.000-49 377 70 150 342 280 485 680 33
ТС-627.00.000-50 377 70 200 392 280 485 680 36
ТС-627.00.000-51 426 70 100 318 280 540 680 34
ТС-627.00.000-52 426 70 150 368 280 540 680 37
ТС-627.00.000-53 426 70 200 418 280 540 680 41
ТС-627.00.000-54 480 125 100 345 380 600 680 55
ТС-627.00.000-55 480 125 150 395 380 600 680 62
ТС-627.00.000-56 480 125 200 445 380 600 680 68
ТС-627.00.000-57 530 125 100 370 380 650 680 60
ТС-627.00.000-58 530 125 150 420 380 650 680 67
ТС-627.00.000-59 530 125 200 470 380 650 680 73
ТС-627.00.000-60 630 125 100 420 380 745 680 71
ТС-627.00.000-61 630 125 150 470 380 745 680 77
ТС-627.00.000-62 630 125 200 520 380 745 680 84
ТС-627.00.000-63 720 220 100 465 500 860 680 93
ТС-627.00.000-64 720 220 150 515 500 860 680 102
ТС-627.00.000-65 720 220 200 565 500 860 680 111
ТС-627.00.000-66 820 220 100 515 500 960 680 100
ТС-627.00.000-67 820 220 150 565 500 960 680 110
ТС-627.00.000-68 820 220 200 615 500 960 680 117
ТС-627.00.000-69 920 360 100 565 500 1070 680 131
ТС-627.00.000-70 920 360 150 615 500 1070 680 142
ТС-627.00.000-71 920 360 200 665 500 1070 680 152
ТС-627.00.000-72 1020 360 100 615 700 1185 680 175
ТС-627.00.000-73 1020 360 150 665 700 1185 680 188
ТС-627.00.000-74 1020 360 200 715 700 1185 680 203
ТС-627.00.000-75 1220 480 100 715 700 1380 680 192
ТС-627.00.000-76 1220 480 150 765 700 1380 680 206
ТС-627.00.000-77 1220 480 200 815 700 1380 680 220
ТС-627.00.000-78 1420 600 100 815 700 1590 680 211
ТС-627.00.000-79 1420 600 150 865 700 1590 680 226
ТС-627.00.000-80 1420 600 200 915 700 1590 680 243

Заказ на изготовление опор серии 5.903-13

На нашем сайте можно купить опоры ТС-627 различных размеров. Сроки изготовления зависят от загруженности производственной линии и в среднем составляют от 7 до 15 дней. Цена на металлоконструкции зависит от размеров, точные цифры можно уточнить у менеджеров компании.

Заказать опоры ТС-627 можно, связавшись с нашими специалистами по телефону 8-800-3021-565 или отправив письмо на электронную почту marketing@snmash.ru. Доступна и форма обратной связи на нашем сайте. Мы гарантируем качество нашей арматуры для теплосетей и выполнение заказа в установленные сроки.
