Опоры УКГ-11 (серия 5.905-18.05 выпуск 1)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:

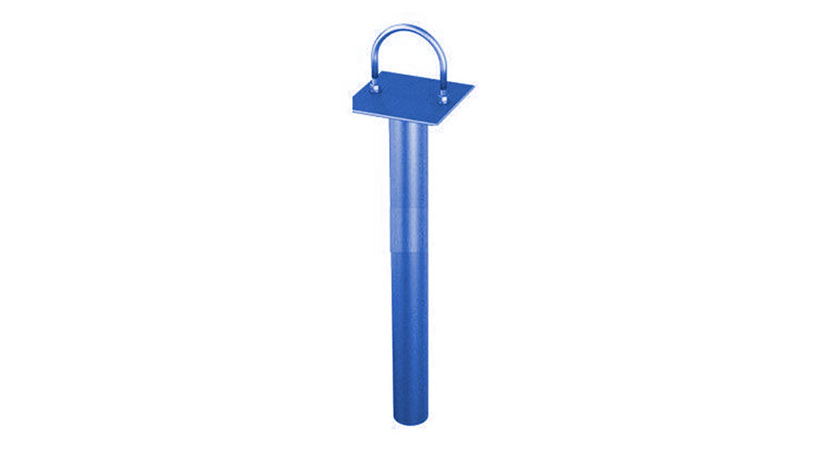

Для изготовления опор УКГ-11 используются трубы. Хомутовые крепления на плоской площадке или подложка фиксируют элементы газопровода на месте. Применяются при строительстве байпасов (горизонтальных трубопроводов) при прокладывании трассы на открытом пространстве. Диаметр труб – от 20 до 300 мм. Изготавливаются по чертежам серии 5.905-18.05, вып. 1.
Применение опор УКГ-11
Крепления УКГ-11 применяются в регионах с температурой не ниже - 40° C, для монтажа трубопроводов снабжения газом. Давление в системе не должно быть более 1,2 МПа.
Применение опор данного типа позволяет стабилизировать конструкцию газопровода. При монтаже трассы на опорах, повышается сопротивление механическим нагрузкам, снижается вероятность деформации труб, появление свищей, увеличивается срок эксплуатации системы, снижается возможность аварий.
Конструкция опор УКГ-11
Эти опоры газопровода выполняются так, чтобы зафиксированная на ней труба могла смещаться вперед/назад при изменении температуры, компенсируя термическое расширение металла, которое может привести к искривлению конструкции. В то же время крепления придают жесткость системе, оказывая сопротивление механическим нагрузкам. Такое строение позволяет свести к минимуму возможность появление механических повреждений: порывов, свищей.
Размещение опор производится на расстоянии 6,00 м. Изменение расстояния между креплениями производится только при необходимости, после проведения дополнительных расчетов.
Изготовление металлоконструкций
Материалом для изготовления креплений газопровода служит сталь марки Ст.3, 10.
При подтвержденной заявке покупателя на использование другого материала, предприятие может применить другие материалы:
- 09Г2С;
- 20;
- 12Х18Н10Т;
- 12ХМ;
- 12Х1МФ;
- 15Х5М, иных марок.
Во избежание повреждения отгруженного товара за время транспортировки, изделия покрываются транспортировочным грунтом ГФ-021. При желании заказчика изменить тип антикоррозийного состава, технологические линии ООО «СпецНефтеМаш» позволяют использовать методы:
- .термодиффузионного цинкования;
- горячего цинкования;
- покрытия цинксодержащими эмалями;
- изоляции эпоксидными смолами или другими составами.
Выбор материала для изготовления или покрытия остается за заказчиком. Если покупатель затрудняется с выбором, можно обратиться к менеджерам компании, которые расскажут об основных качествах материалов.
Чертеж изделия
Ниже на рисунках изображены чертежи серии 5.905-18.05, вып.1.
На них показаны разные проекции креплений УКГ-11, используемых для строительства газопроводов.
Параметры разных модификаций
На таблице внизу даются характеристики разных модификаций опор УКГ-11.
| Обозначение | Рис. | Условный проход Ду, мм | D | Масса кг при h, м | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 1 | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 5,5 | ||||
| УКГ 11.00 | 1 | до 40 | 250 | 4,53 | 5,72 | 8,59 | 9,31 | ---- | ---- | ---- | ---- | ---- |
| УКГ 11.00-01 | 1 | 50 | 250 | 5,3 | 6,84 | 10,55 | 11,48 | 13,02 | ---- | ---- | ---- | ---- |
| УКГ 11.00-02 | 1 | 65 | 250 | 6,25 | 8,17 | 12,78 | 13,93 | 15,85 | 17,77 | ---- | ---- | ---- |
| УКГ 11.00-03 | 1 | 80 | 250 | 7,28 | 9,59 | 15,13 | 16,52 | 18,83 | 21,14 | ---- | ---- | ---- |
| УКГ 11.00-04 | 1 | 100 | 250 | 8,28 | 10,98 | 17,46 | 19,08 | 19,08 | 24,48 | 27,18 | 32,58 | 39,72 |
| УКГ 11.00-05 | 1 | 150 | 500 | 14,49 | 19,92 | 32,94 | 36,2 | 41,62 | 47,04 | 52,47 | 63,32 | 70,57 |
| УКГ 11.00-06 | 1 | 200 | 500 | 23,79 | 33,28 | 56,07 | 61,77 | 71,26 | 80,76 | 90,25 | 109,24 | 121,14 |
| УКГ 11.00-07 | 1 | 250 | 500 | 24,07 | 33,56 | 56,35 | 62,05 | 71,54 | 81,04 | 90,53 | 109,52 | 121,56 |
| УКГ 11.00-08 | 1 | 300 | 500 | 24,3 | 33,79 | 56,58 | 62,28 | 71,77 | 81,27 | 90,8 | 109,75 | 121,9 |
| УКГ 11.00-09 | 2 | до 40 | 250 | 3,43 | 4,62 | 7,49 | 8,21 | ---- | ---- | ---- | ---- | ---- |
| УКГ 11.00-10 | 2 | 50 | 250 | 4,2 | 5,74 | 9,45 | 10,38 | 11,92 | ---- | ---- | ---- | ---- |
| УКГ 11.00-11 | 2 | 65 | 250 | 5,02 | 6,94 | 11,55 | 12,7 | 14,62 | 16,54 | ---- | ---- | ---- |
| УКГ 11.00-12 | 2 | 80 | 250 | 5,88 | 8,19 | 13,74 | 15,12 | 17,43 | 19,74 | ---- | ---- | ---- |
| УКГ 11.00-13 | 2 | 100 | 250 | 7,62 | 10,32 | 16,8 | 18,42 | 21,12 | 23,82 | 26,52 | 31,92 | 35,62 |
| УКГ 11.00-14 | 2 | 150 | 500 | 12,64 | 18,06 | 31,08 | 34,34 | 39,76 | 45,19 | 50,61 | 61,46 | 66,89 |
| УКГ 11.00-15 | 2 | 200 | 500 | 24,04 | 33,53 | 56,32 | 63,02 | 71,51 | 81,01 | 90,05 | 109,49 | 118,99 |
| УКГ 11.00-16 | 2 | 250 | 500 | 24,31 | 33,8 | 56,59 | 62,29 | 71,78 | 81,28 | 90,77 | 109,76 | 119,26 |
| УКГ 11.00-17 | 2 | 300 | 500 | 24,31 | 33,8 | 56,59 | 62,29 | 71,78 | 81,28 | 90,77 | 109,76 | 119,26 |
Из этих данных можно определить геометрические размеры и вес каждой конкретной модели для определенного диаметра трубы.
Приобретение опор УКГ-11
Купить опоры УКГ-11 можно на официальном сайте компании «СпецНефтеМаш». Определиться с выбором категории изделий помогут менеджеры компании, связаться с которыми можно по телефону +7-800-3021-565. Цена продукции зависит от размера, поэтому ее тоже можно узнать у менеджеров.
Все товары сертифицированы. Изготовление изделий сопровождается строгим контролем на соответствие ГОСТ и отраслевым стандартам. Сроки производства опор УКГ-11 зависят от загрузки мощностей оборудования и могут составлять 7 – 15 рабочих дней.
Заказать опоры УКГ-11 можно, оставив заявку на сайте в форме заявок. Также имеется электронная почта: marketing@snmash.ru, на нее тоже можно отправить заказ.
