Опоры УКГ-2 (серия 5.905-18.05 выпуск 1)
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
от 18 до 159 мм
в соответствии с ГОСТ, ОСТ
от 5 рабочих дней
качества на продукцию
и скидки на объемы
на всех этапах производства
ООО НПО "Спецнефтемаш"
Другие опоры данной серии:

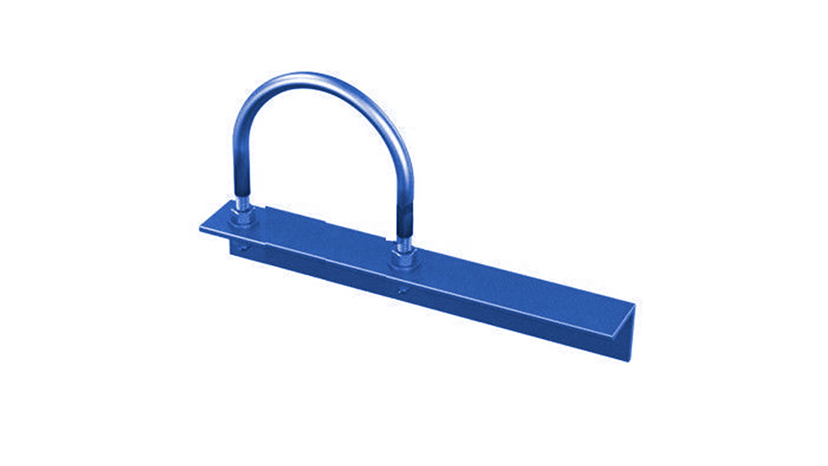

Хомутовая опора УКГ-2 – крепление газопровода, предназначенное для его фиксации на кирпичной основе. Имеет простую конструкцию, благодаря чему (в сочетании с надежностью) очень распространена в проектах газовых трубопроводов для различных нужд. Требования к конфигурации, материальному исполнению и другим характеристикам изделия определяет стандарт, действующий для серии 5.905–18.05 (выпуск 1).
Применение опор
Условия применения опор газопровода серии 5.905–18.05:
- условный диаметр труб (Ду) системы снабжения природным газом – от 50 до 300 мм;
- допустимое избыточное давление в сети – до 1,2 МПа (или 12 кгс/ кв. см);
- минимальная температура окружения в районе монтажа – до 40 градусов мороза.
Основная цель использования крепления газопровода следует из самого его названия: опоры УКГ-2 серии 5.905–18.05 выпуска № 1 предназначены для надежной фиксации труб на кирпичной стене для их постоянного размещения в положении, установленном проектом.
Кроме того, опоры газопровода:
- компенсируют нагрузки, которые приходятся на секции;
- предупреждают деформацию труб из-за провисаний и перегибов;
- стабилизируют конструкцию по всей длине маршрута.
Конструкция опор
Несмотря на простоту, конструкция креплений отлично продумана. Она минимизирует риски аварии на любом участке магистрали. Изделие представляет собой консоль, сформированную 2 основными элементами:
- стальным уголком (в ООО «СпецНефтеМаш» можно заказать модели из разных марок стали, мы работаем только с сертифицированным сырьем);
- хомута (в нашем каталоге вы можете купить опоры УКГ-2 с хомутом из круга 8-В по ГОСТ 2590–88).
Благодаря надежности материалов опоры газопровода серии 5.905–18.05 она способна не только удерживать трубы в нужном положении, но и принимать на себя часть нагрузок, возникающих в процессе работы системы (включая термические расширения и механические нагрузки). Простое исполнение определяет и легкость монтажа крепления газопровода к стенам зданий и сооружений.
Правила, на которые стоит ориентироваться, собираясь купить опоры или заказать их изготовление:
- расстояние между опорами газопровода из расчета их нагрузочной способности – до 6 м (горизонтальное крепление трубопровода);
- для закрепления изделий подойдут стандартные дюбеля (сам монтаж осуществляется при помощи пневмоинструмента, в инструкции к УКГ-2 серии 5.905–18.05 нашего производства есть подробное описание данного процесса).
Производство креплений газопровода УКГ-2
Стандартные крепления газопровода изготавливают в соответствии с чертежами и соблюдением требований к серии 5.905–18.05 из стали марки Ст3. В нашем каталоге вы можете заказать опоры УКГ-2 из альтернативных марок:
- 09Г2С (зимнее исполнение);
- 12х18Н10Т;
- 12х1МФ;
- 15х15М;
- 12ХМ и других.
Для профилактики раннего износа готовые изделия серии 5.905–18.05 покрываются транспортировочным грунтом (обычно мы используем ГФ-021, но по желанию клиента могут применяться и альтернативные покрытия).
Для применения УКГ-2 в сложных условиях ООО НПО «СпецНефтеМаш» предлагает для серии 5.905–18.05 технологии дополнительной антикоррозионной защиты:
- горячее или термодиффузионное цинкование;
- покрытие цинкосодержащими эмалями;
- нанесение составов на базе эпоксидных смол и т. д.
Поставляются крепления УКГ-2 серии 5.905–18.05 в комплекте с техническим паспортом и другими сопровождающими документами. Заводская гарантия – от 1 года.
Чертеж крепления УКГ-2 серии 5.905–18.05
Рабочий чертеж – базовый документ для производства опор УКГ-2 – разрабатывается под конкретные условия размещения (с ограничениями, перечисленными в блоке условий применения).
Технические характеристики креплений серии 5.905–18.05
| Обозначение | Условный проход Ду, мм | L, мм | L₁, мм | Q, мм | Масса ед., кг |
|---|---|---|---|---|---|
| УКГ 2.00 | 50 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,56 |
| УКГ 2.00-01 | 50 | 200⁺⁵ | 250⁺¹⁰ | 150 | 1,79 |
| УКГ 2.00-02 | 50 | 300⁺⁵ | 250⁺¹⁰ | 150 | 2,76 |
| УКГ 2.00-03 | 50 | 400⁺⁵ | 250⁺¹⁰ | 150 | 3,58 |
| УКГ 2.00-04 | 50 | 500⁺⁵ | 250⁺¹⁰ | 150 | 4,06 |
| УКГ 2.00-05 | 65 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,89 |
| УКГ 2.00-06 | 65 | 200⁺⁵ | 250⁺¹⁰ | 150 | 2,51 |
| УКГ 2.00-07 | 65 | 300⁺⁵ | 250⁺¹⁰ | 150 | 3,28 |
| УКГ 2.00-08 | 65 | 400⁺⁵ | 250⁺¹⁰ | 150 | 4,42 |
| УКГ 2.00-09 | 65 | 500⁺⁵ | 250⁺¹⁰ | 225 | 6,35 |
| УКГ 2.00-10 | 80 | 100⁺⁵ | 250⁺¹⁰ | 150 | 1,93 |
| УКГ 2.00-11 | 80 | 200⁺⁵ | 250⁺¹⁰ | 150 | 2,56 |
| УКГ 2.00-12 | 80 | 300⁺⁵ | 250⁺¹⁰ | 150 | 3,89 |
| УКГ 2.00-13 | 80 | 400⁺⁵ | 250⁺¹⁰ | 225 | 5,67 |
| УКГ 2.00-14 | 80 | 500⁺⁵ | 250⁺¹⁰ | 225 | 6,41 |
| УКГ 2.00-15 | 100 | 100⁺⁵ | 250⁺¹⁰ | 150 | 2,44 |
| УКГ 2.00-16 | 100 | 200⁺⁵ | 250⁺¹⁰ | 150 | 3,42 |
| УКГ 2.00-17 | 100 | 300⁺⁵ | 250⁺¹⁰ | 225 | 5,05 |
| УКГ 2.00-18 | 100 | 400⁺⁵ | 250⁺¹⁰ | 225 | 5,79 |
| УКГ 2.00-19 | 100 | 500⁺⁵ | 250⁺¹⁰ | 300 | 7 |
| УКГ 2.00-20 | 150 | 200⁺⁵ | 380⁺¹⁰ | 300 | 6,04 |
| УКГ 2.00-21 | 150 | 300⁺⁵ | 380⁺¹⁰ | 300 | 7,23 |
| УКГ 2.00-22 | 150 | 400⁺⁵ | 380⁺¹⁰ | 300 | 11,79 |
| УКГ 2.00-23 | 150 | 500⁺⁵ | 380⁺¹⁰ | 300 | 13,01 |
| УКГ 2.00-24 | 200 | 250⁺⁵ | 380⁺¹⁰ | 300 | 9,58 |
| УКГ 2.00-25 | 200 | 300⁺⁵ | 380⁺¹⁰ | 300 | 12,18 |
| УКГ 2.00-26 | 200 | 400⁺⁵ | 380⁺¹⁰ | 300 | 16,1 |
| УКГ 2.00-27 | 200 | 500⁺⁵ | 380⁺¹⁰ | 300 | 17,61 |
| УКГ 2.00-28 | 250 | 300⁺⁵ | 380⁺¹⁰ | 300 | 14,14 |
| УКГ 2.00-29 | 250 | 400⁺⁵ | 380⁺¹⁰ | 300 | 19,43 |
| УКГ 2.00-30 | 250 | 500⁺⁵ | 380⁺¹⁰ | 300 | 21,34 |
| УКГ 2.00-31 | 300 | 350⁺⁵ | 380⁺¹⁰ | 300 | 20,35 |
| УКГ 2.00-32 | 300 | 400⁺⁵ | 380⁺¹⁰ | 300 | 21,31 |
| УКГ 2.00-33 | 300 | 500⁺⁵ | 380⁺¹⁰ | 300 | 25,77 |
Купить опоры газопровода УКГ-2 серии 5.905–18.05 (выпуск 1)
У нас на сайте вы можете купить или заказать опоры УКГ-2 по ценам производителя с доставкой в любую точку России. Для этого просто позвоните нашим менеджерам по номеру 8–800–3021–565, отправьте заявку по email marketing@snmash.ru или заполните форму онлайн.
Мы поставляем как готовые изделия собственного производства, так и крепления газопровода, изготовленные под заказ. Сроки производства под заказ – 7–15 дней в зависимости от загрузки цехов и объема партии.
Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация
Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:
Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов
