Опоры УКГ-3 (серия 5.905-18.05 выпуск 1)

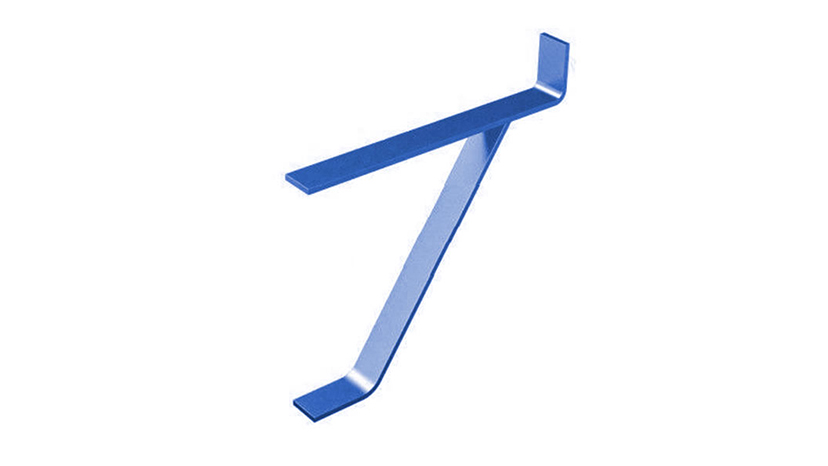

Для крепления газовой трубы к стенам кирпичных зданий и сооружений используются опоры УКГ-3. Технически они состоят из консоли и подкоса. Допускается использование для труб диаметром от 50 до 200 мм.

Купить опоры УКГ-3 можно в компании ООО «СпецНефтеМаш», которая изготавливает эти и другие изделия для монтажа трубопроводов.

Применение опор УКГ-3

Технически данные изделия предназначены для коррекции воздействия внешних нагрузок, агрессивных сред на трубопровод, стабилизации, придания дополнительной жесткости конструкции.

Технические характеристики технологических трубопроводов, монтируемых на опоры УКГ-3:

• избыточное давление до 1,2 МПа;
• температура до -40° С;
• Ø трубопровода от 50 до 200 мм.

Применение таких креплений позволяет быстро организовать строительство газопровода.

Конструкция опор УКГ-3

Устройство креплений УКГ-3 рассчитано для компенсации смещения труб при воздействии на нее механических нагрузок или при колебании температур. Сопротивление креплений смещению трубопровода позволяет повысить жесткость конструкции, свести возможность повреждения газопровода к минимуму.

При прокладке трубопровода расстояние между креплениями должно быть не более 6 метров. При необходимости изменить шаг установки опор, следует выполнить дополнительные расчеты с учетом прочности стен, диаметра прокладываемой трубы, других условий.

Конструктивно опора газопровода УКГ-3 создана таким образом, чтобы компенсировать различные варианты сдвигов трубы, как под воздействием термического расширения, так и под влиянием различных типов нагрузки на трубу. Данный тип креплений создается таким образом, чтобы минимизировать вероятность появления аварийной ситуации на том или ином участке трубопровода.

При необходимости крепления газопровода к стенам панельных или блочных сооружений, УКГ-3 закрепляются с помощью дюбелей. Для крепления используется пневматический инструмент.

Производство опор УКГ-3

Для изготовления опор применяется сталь марки 20. В случае необходимости, заказчик может запросить крепления из следующих марок стали:

• 09Г2С;
• 12Х18Н10Т;
• 12ХМ;
• 12Х1МФ;
• 15Х5М и др.

Антикоррозийным покрытием является грунтовка ГФ-021. Заказчик может сделать заявку на другие типы покрытия:

• термодиффузионное цинкование;
• горячее цинкование;
• цинксодержащие эмали;
• покрытия на основе эпоксидных смол и др.

Для изготовления креплений используются чертежи серии 5.905-18.05 выпуск 1.

Поставка изделий включает комплект деталей, в соответствии с рабочими чертежами. Изготовитель ООО «СпецНефтеМаш» гарантирует строгое выполнение всех требований ГОСТ при изготовлении креплений.

Чертеж опоры УКГ-3

Так выглядят чертежи изделий, серия 5.905-18-05, вып. 1. Они применяются при строительстве внешних и внутренних сетей трубопроводов природного газа.

Технические характеристики

В этой таблице указаны технические характеристики предлагаемой продукции

Заказать продукцию в ООО «СпецНефтеМаш»

Заказать опоры УКГ-3 можно на сайте, через форму заявок, позвонив по телефону или воспользовавшись электронной почтой. Стоимость изделий зависит от требуемых размеров, поэтому предоставляется по запросу. Срок выполнения заказа составляет от одной до двух недель, это можно уточнить у менеджера компании.

Контактная информация:

тел. – 8-800-3021-565;

эл. почта – marketing@snmash.ru.

Цены на изделия можно посмотреть в прайс-листе или уточнить у менеджера.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Рабочие чертежи опоры УКГ-3
