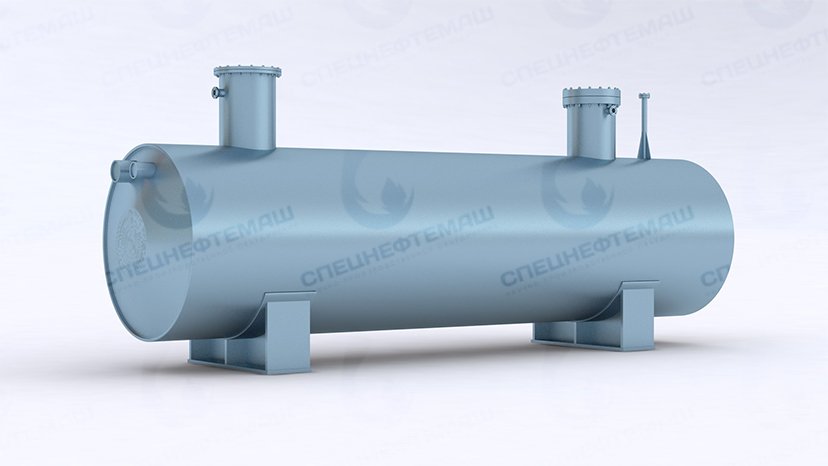

Емкость подземная дренажная ЕП-5, ЕПП-5

Горизонтальный дренажный сосуд ЕП-5, ЕПП-5 – это контейнер (емкость с подогревателем или без) для временного содержания масел, конденсатов, нефтехимических отходов, нефтепродуктов и т. д. Подходит для различных сред плотностью до1000 куб. м на кг, но не может использоваться с углеродными сжиженными газами (СУГ).

Сосуд ЕП-5 исполняется в форме цилиндра с эпилептическим или коническим днищем. Внизу конструкции предусмотрены крепления для удобства установки (стойки, лапы). В верхней части расположены горловины с люками (вылет – до 1,6 м) для сбора субстанции и проведения технического обслуживания аппарата.

Конструкция, материал изготовления емкостей типа ЕП-5 или ЕПП-5, изоляция может отличаться в зависимости от условий эксплуатации:

• требуемой стойкости к воздействию среды;
• климатических условий;
• прочности, связанной с типом почв размещения и окружением.

ООО НПО «Спецнефтемаш» занимается изготовлением емкостей подземных дренажных ЕП-5 и ЕПП-5. У нас можно купить аппарат стандартных габаритов или заказать производство специального контейнера для временного содержания отходов по самой выгодной стоимости.

У нас есть все, чтобы обеспечить быстрое изготовление ЕП-5 (ЕПП-5) с дополнительной изоляцией, оснащением, разными крепежными системами. Мы работаем по всей России, оказываем комплексное сопровождение заказа (от расчета потребности до монтажа) и предлагаем минимальные цены.

Основные характеристики

Ключевые качественные характеристики подземных емкостей ЕПП-5, ЕП-5:

Вместимость – пять кубометров.

Требования к материалу хранения:

• предельная плотность – 800–1000 куб. м/кг;
• класс опасности 2–4 (согласно ГОСТу 12.1.007–76).

Давление в системе – до 0,07 МПа (рабочее избыточное), до 0,001 МПа (относительное разряженное в газовом пространстве).

Эксплуатационные характеристики подземной емкости ЕП-5:

• сейсмичность площадки до 9 баллов по MSK64;
• диапазон рабочих температур в зоне установки – от 45 градусов ниже нуля до 80 градусов тепла по Цельсию.

Дренажные подземные емкости выполняются из стали марки 09Г2С.

Качественная антикоррозионная обработка (скорость проникновения – не более 0,1 мм за 1 год) позволяет увеличить срок эксплуатации аппарата до 20+ лет.

Согласно классификации сосудов по ГОСТу Р 52630–2012, аппарат относится к классу 5а.

НПО «Спецнефтемаш» руководствуется действующими требованиями и нормативами ГОСТ при изготовлении сосудов серий ЕП/ЕПП. Также у нас действует внутреннее ТУ 3615-001-24009276-2015.

Типы емкостей

Мы производим оба типа дренажных подземных емкостей вместимостью 5 кубометров

• ЕП-5 без подогревателя, показан на рисунке 1. Может исполняться с усиленной изоляцией.
• ЕПП-5 – емкость подземная с подогревателем, рисунок 2. Оснащаются одной из двух систем. Первый вариант – аппарат со змеевиком (нагревательная система размещена внутри цилиндра). Второй – сосуд с электрокабелем (нагревающий кабель монтируется с наружной части корпуса).

Рисунок 1 - Емкость подземная дренажная ЕП-5

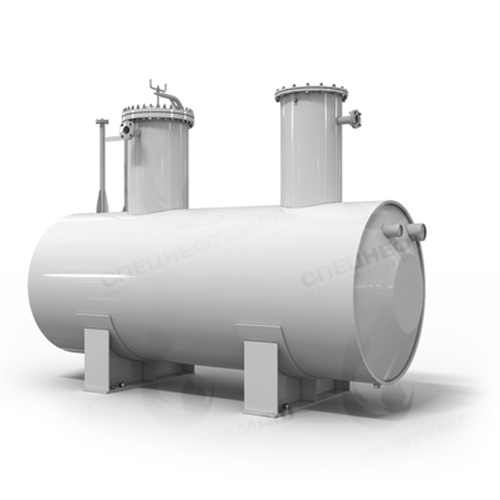

Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-5

Габаритные размеры

Таблица штуцеров

Материальное исполнение

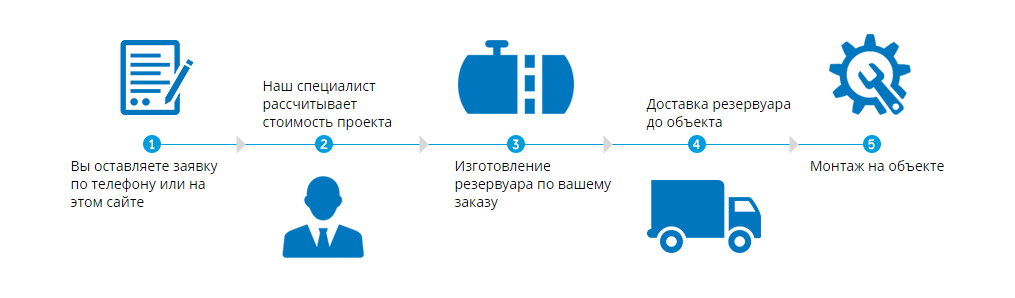

Как мы работаем

Маркировка дренажных емкостей на 5 м³

Условное обозначение дренажного подземного аппарата может выглядеть так: ЕП–5–1200–1–2–Т–К. Расшифровка данной формулы:

• ЕП – тип сосуда, может быть двух вариантов (без подогревателя и ЕПП-5 с подогревателем).
• 5 – вместимость, измеряется в метрах кубических.
• 1200 – диаметр внутреннего цилиндра (обечайки).
• 1 – материальное исполнение емкости дренажной ЕП-5, может быть в двух вариантах:
  • 1 – аппарат с длиной погружной части 3 м (для систем с нефтяным погружным насосом НВ-Е 50/50) или 3,2 м (для нефтяных полупогружных насосов типа 12НА–9*4);
  • 2 – сосуд с длиной погружаемой части 3,7 м (если применяется НВ-Е 50/50) или 3,9 м (для насосов 12НА–9*4).
• 2 – материал цилиндра, в данном случае это второй тип, возможные варианты:
  • 1 – емкости горизонтальные ЕП-5 из стали марки СТ3пс4 для регионов, в которых температура в холодный сезон не опускается ниже 20 градусов мороза;
  • 2 – аппарат из стали марки 16ГС (предельная температура холодной пятидневки – до 40 градусов мороза);
  • 3 – горизонтальная емкость ЕПП-5 (ЕП) из стали 09Г2С (работает при минимальных температурах до минус 60).
• Т – наличие термообработки.
• К в конце формулы указывает на оснащение штуцера для насосной техники дополнительным подогревателем.

Информация для Заказчиков

НПО «Спецнефтемаш» – опытный завод-производитель оборудования серии ЕП-5 и ЕПП-5. Мы изготавливаем аппараты стандартных габаритов и конструкции по индивидуальным замерам. Для расчета стоимости готового изделия от вас требуется указать:

• требования к типу оборудования (наличие подогревателя, его тип);
• размеры конструкции;
• комплектацию (может оснащаться измерительными приборами, уровнемером, дополнительными подогревателями);
• количество горловин;
• высота вылета горловин (глубина погружения);
• тип обработки против воздействия коррозии;
• требования к изоляции (гидро- и тепло-);
• условия эксплуатации (климатические).

Любые справки можно получить по телефону 8–800–3021–565. Звоните нам или напишите на marketing@snmash.ru, и квалифицированный специалист поможет определиться с требованиями к оборудованию, рассчитать ориентировочную цену заказа емкости на 5 кубов и сориентироваться с оптимальными условиями доставки.
