Емкость подземная дренажная ЕП-8, ЕПП-8
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-8.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкость подземная дренажная ЕП-8, ЕПП-8 | Купить емкости в Бабаеве от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-8, ЕПП-8
Емкость подземная дренажная ЕП-8, ЕПП-8 | Купить емкости в Бабаеве от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкость подземная дренажная ЕП-8, ЕПП-8 | Купить емкости в Бабаеве Фото Емкость дренажная ЕП-8, ЕПП-8 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

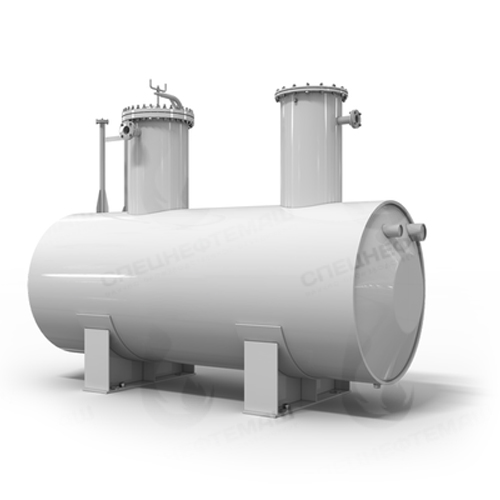

Емкость подземная дренажная ЕП-8, ЕПП-8

Емкость подземная дренажная ЕП-8, ЕПП-8
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
8 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Стальные подземные горизонтальные емкости типа ЕП-8 и ЕПП-8 – это сосуды для хранения отходов нефтеперерабатывающей промышленности. Подходят для работы с различными субстанциями плотностью до 1000 кг на кубометр (не могут использоваться с СУГ). В зависимости от условий размещения принимают различные конструктивные формы:

  • овальное или коническое днище;
  • различный диаметр обечайки;
  • от двух и более горловин, закрытых герметичными люками.

Дренажные подземные емкости ЕПП-8 и ЕП-8 рассчитаны на эксплуатацию в различных климатических зонах. В зависимости от характера среды, с которой будут работать сосуды, они могут оснащаться системой изоляции. Для создания оптимального термического режима внутри корпуса аппарат оснащается подогревателями различных типов.

Подбор материала изготовления дренажных емкостей типа ЕП-8, ЕПП-8 и конструктивных решений зависит от требований к их прочности, стойкости к действию среды и других условий. ООО НПО «Спецнефтемаш» – производитель оборудования различных форм и размеров.

Мы изготавливаем сосуды ЕП-8 и ЕПП-8 стандартных габаритов и под индивидуальные нужды площадки размещения. Работаем в строгом соответствии с ГОСТ и международными стандартами. Производство осуществляется на базе внутренних ТУ 3615-001-24009276-2015.

Характеристики серии ЕП-8 (ЕПП-8)

Основные характеристики подземных дренажных емкостей серии ЕП/ЕПП-8:

  • жизненный цикл – от 20 лет и более;
  • температура окружения – от 45 градусов мороза до 80 градусов тепла;
  • объем внутреннего пространства – 8 куб. метров;
  • материал исполнения – сталь 09Г2С, 16ГС, СТ3пс4 в зависимости от климатических условий площадки монтажа;
  • форма днища – овальная, коническая;
  • проникновение коррозии в год – не более 0,1 мм.

Согласно ГОСТ Р 52630–2012, дренажные емкости горизонтальные ЕП-8 относятся к группе 5а. По ГОСТ 12.1.007–76, сосуд может эксплуатироваться для сред со второго по четвертый классы опасности. Предельно допустимая плотность субстанции – 800–1000 кг на куб. метр, содержание Н2S в газовом состоянии – до 1,8%.

Требования по эксплуатации дренажной емкости ЕП-8 и ЕПП-8:

  • сейсмичность региона – до 9 баллов интенсивности по MSK-64 (подтверждено сертификатами, испытания проведены в 2017 году);
  • уровень давления в системе – до 0,07 МПа;
  • относительное рабочее разряжение системы – до 0,001 МПа.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Типы сосудов

Емкости дренажные ЕП-8 и ЕПП-8 отличаются между собой наличием подогревателя.

  1. ЕП-8 без подогревателя (проиллюстрирован на рис. 1).
  2. ЕПП-8 – дренажный подземный резервуар с подогревателем (рис. 2).
Емкость подземная дренажная ЕП-8. Чертеж Емкость подземная дренажная ЕП-8. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-8

Емкость подземная дренажная ЕПП-8. Чертеж Емкость подземная дренажная ЕПП-8. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-8

Емкость горизонтальная ЕПП-8 исполняется в одном из двух вариантов: со змеевиком или нагревающим кабелем. В первом случае внутрь корпуса помещается подогреватель-трубка, по которому циркулирует нагретая смесь. Во втором электрокабель монтируется по внешней стороне корпуса. При необходимости сохранения заданной температуры во внутреннем пространстве корпус может дополнительно обшиваться термоизоляционными материалами.

Маркировка

Маркировка подземного сосуда содержит основную информацию о его конструкции, материале изготовления, размерностях и т. д. Условное обозначение выглядит так: ЕПП–20–2400–1–1–Т–К.

  1. ЕПП – тип конструкции, в данном случае – емкость с подогревателем (ЕП – аппарат без подогревателя).
  2. 20 – объем оборудования в куб. м.
  3. 2400 – внутренний диаметр корпуса (обечайки);
  4. 1 – конструктивное решение. Может быть в двух вариантах:
    • 1 – подземный сосуд с погружным или полупогружным насосом, длина погружения которого равняется 3 м (нефтяной насос НВ-Е 50/50) или 3,2 м (полупогружной 12НА-9*4);
    • 2 – дренажная емкость подземная ЕП-8, ЕПП-8 с длиной погружения насоса от 3,7 м (для погружного НВ-Е 50/50) до 3,9 м (12НА-9*4).
  5. 1 – материал для изготовления. Зависит от климатических условий размещения оборудования. Здесь три варианта:
    • 1 – в основных элементах конструкции используется сталь СТ3пс4, аппарат может эксплуатироваться при минимальных температурах до 20 градусов ниже нуля;
    • 2 – корпус и базовые компоненты сделаны из стали 16ГС, сосуд предназначен для районов с минимальной температурой холодного сезона до 40 градусов ниже нуля;
    • 3 – емкость для работы в климатической зоне, где температура воздуха падает зимой ниже 60 градусов мороза, в изготовлении ЕП-8 (ЕПП-8) используется сталь 09Г2С.
  6. Т – термическая обработка корпуса.
  7. К – на штуцере насоса установлен дополнительный подогреватель.

Где купить ЕП-8 и ЕПП-8

Компания «Спецнефтемаш» занимается производством всех типов подземных дренажных емкостей серии ЕП. У нас можно купить ЕП-8 стандартного исполнения или заказать нестандартный корпус под конкретные условия монтажа по честной цене. Чтобы оставить заказ, от вас потребуются данные:

  • по типу необходимого оборудования (ЕП-8, ЕПП-8 с подогревателем);
  • размерам корпуса;
  • форме днища;
  • оснащению (в зависимости от ваших потребностей мы можем оборудовать подземную емкость с подогревателем и без него различными измерительными приборами для контроля температуры, давления, фильтрами и другой техникой);
  • климатическому исполнению;
  • способу обработки (антикоррозионное покрытие, гидроизоляция, термоизоляция).

Если вы не уверены в правильности выбора, обращайтесь за консультацией перед тем, как купить дренажные емкости. Наши специалисты помогут определиться с оптимальными характеристиками аппаратов, чтобы вы могли сэкономить и получить резервуар, который оптимально впишется в рабочую зону.

Связаться с менеджером для заказа, получения расчета стоимости или оформления покупки в Кузнецке можно по электронному адресу marketing@snmash.ru или телефону 8–800–3021–565.
