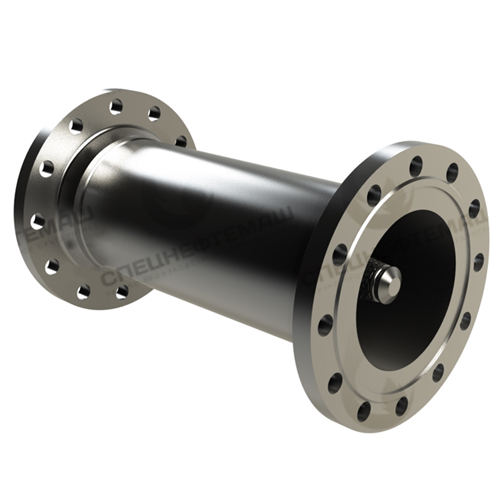

Фильтры сетчатые конусные ФС-VII
от 50 мм до 400 мм
до 6,3 МПа
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
12Х18Н10Т, 10Х17Н13М2Т
0,2 - 4,0 мм
фланцевый, муфтовый, под приварку
У, УХЛ, ХЛ, Т
воздух, вода, пар, природный газ, нефтепродукты
ООО "НПО "Спецнефтемаш"
Типоразмеры в наличии:
ФС-VII - фильтр, который используется для очистки среды от частиц. Этот вид фильтров применяют:
- в насосах;
- в клапанах;
- в компрессорах.
Размер ячеек самой мелкой сетки фильтра ФСК составляет 0,05 мм. Частицы, размер которых больше 0,05 мм, задерживаются в сетке. Фильтр конусный сетчатый предотвращает попадание крупных инородных частиц в компрессионные системы, клапана и насосные установки. Элемент закрепляют на всасывающем трубопроводе.
Установка фильтра ФСК: ФС- VII ТУ 3615-001-24009276-2015 возможна как на горизонтальном, так и на вертикальном трубопроводе. Поток рабочей среды, проходя через фильтр, фильтруется с помощью фильтрующего элемента, который с легкостью демонтируется и промывается при разборке фильтра.
Фильтры сетчатые конусные ФС-VII
Параметры и размеры
| Обозначение фильтра | DY, мм | Py, МПа | D | L | L2 | n | d | масса, кг |
| ФС-VII-50-1,6 | 50 | 1,6 | 125 | 250 | 255 | 4 | 18 | 5 |
| ФС-VII-65-1,6 | 65 | 1,6 | 145 | 280 | 285 | 4 | 18 | 8,4 |
| ФС-VII-80-1,6 | 80 | 1,6 | 160 | 350 | 355 | 4 | 18 | 11,9 |
| ФС-VII-100-1,6 | 100 | 1,6 | 180 | 400 | 405 | 8 | 18 | 15,4 |
| ФС-VII-150-1,6 | 150 | 1,6 | 240 | 500 | 505 | 8 | 22 | 26,9 |
| ФС-VII-200-1,6 | 200 | 1,6 | 295 | 600 | 605 | 12 | 22 | 42,8 |
| ФС-VII-250-1,6 | 250 | 1,6 | 355 | 700 | 707 | 12 | 26 | 62,3 |
| ФС-VII-300-1,6 | 300 | 1,6 | 410 | 800 | 806 | 12 | 26 | 94,5 |
| ФС-VII-350-1,6 | 350 | 1,6 | 470 | 950 | 958 | 16 | 26 | 139 |
| ФС-VII-400-1,6 | 400 | 1,6 | 525 | 1000 | 1008 | 16 | 30 | 179 |
| ФС-VII-50-2,5 | 50 | 2,5 | 125 | 250 | 255 | 4 | 18 | 6,8 |
| ФС-VII-65-2,5 | 65 | 2,5 | 145 | 280 | 285 | 8 | 18 | 9,8 |
| ФС-VII-80-2,5 | 80 | 2,5 | 160 | 350 | 355 | 8 | 18 | 12,3 |
| ФС-VII-100-2,5 | 100 | 2,5 | 190 | 400 | 405 | 8 | 22 | 18,4 |
| ФС-VII-150-2,5 | 150 | 2,5 | 250 | 500 | 505 | 8 | 26 | 34,4 |
| ФС-VII-200-2,5 | 200 | 2,5 | 310 | 600 | 605 | 12 | 26 | 55 |
| ФС-VII-250-2,5 | 250 | 2,5 | 370 | 700 | 707 | 12 | 30 | 82,8 |
| ФС-VII-300-2,5 | 300 | 2,5 | 430 | 800 | 806 | 16 | 30 | 115 |
| ФС-VII-350-2,5 | 350 | 2,5 | 490 | 950 | 958 | 16 | 33 | 174,5 |
| ФС-VII-400-2,5 | 400 | 2,5 | 550 | 1000 | 1008 | 16 | 33 | 220 |
| ФС-VII-50-4,0 | 50 | 4,0 | 125 | 250 | 255 | 4 | 18 | 7,3 |
| ФС-VII-65-4,0 | 65 | 4,0 | 145 | 280 | 285 | 8 | 18 | 10 |
| ФС-VII-80-4,0 | 80 | 4,0 | 160 | 350 | 355 | 8 | 18 | 13,3 |
| ФС-VII-100-4,0 | 100 | 4,0 | 190 | 400 | 405 | 8 | 22 | 19,2 |
| ФС-VII-150-4,0 | 150 | 4,0 | 250 | 500 | 505 | 8 | 26 | 35,9 |
| ФС-VII-200-4,0 | 200 | 4,0 | 320 | 600 | 605 | 12 | 30 | 70 |
| ФС-VII-250-4,0 | 250 | 4,0 | 385 | 700 | 707 | 12 | 33 | 110,2 |
| ФС-VII-300-4,0 | 300 | 4,0 | 450 | 800 | 806 | 16 | 33 | 156,5 |
| ФС-VII-350-4,0 | 350 | 4,0 | 510 | 950 | 958 | 16 | 33 | 221,5 |
| ФС-VII-400-4,0 | 400 | 4,0 | 585 | 1000 | 1008 | 16 | 39 | 332 |
| ФС-VII-50-6,3 | 50 | 6,3 | 135 | 250 | 255 | 4 | 22 | 10,8 |
| ФС-VII-65-6,3 | 65 | 6,3 | 160 | 280 | 285 | 8 | 22 | 14,5 |
| ФС-VII-80-6,3 | 80 | 6,3 | 170 | 350 | 355 | 8 | 22 | 17,8 |
| ФС-VII-100-6,3 | 100 | 6,3 | 200 | 400 | 405 | 8 | 26 | 27,1 |
| ФС-VII-150-6,3 | 150 | 6,3 | 280 | 500 | 505 | 8 | 33 | 59,2 |
| ФС-VII-200-6,3 | 200 | 6,3 | 345 | 600 | 605 | 12 | 33 | 96,6 |
| ФС-VII-250-6,3 | 250 | 6,3 | 400 | 700 | 707 | 12 | 39 | 144,3 |
| ФС-VII-300-6,3 | 300 | 6,3 | 460 | 800 | 806 | 16 | 39 | 207,5 |
| ФС-VII-350-6,3 | 350 | 6,3 | 525 | 950 | 958 | 16 | 39 | 306,5 |
| ФС-VII-400-6,3 | 400 | 6,3 | 585 | 1000 | 1008 | 16 | 45 | 403,6 |
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Параметры и размеры
Фильтр конусный сетчатый имеет одно важное преимущество - он может работать как в вертикальном положении, так и в горизонтальном. У элемента практически нет недостатков, он универсален.
Фильтры конусные ФС-VII используют в системах:
- с водой и газом;
- с нефтепродуктами;
- с углеводородами (жидкими и газообразными);
- с газовыми смесями.
Фильтр сетчатый конусный состоит из трех комплектующих: фланца, корпуса и сетки. Корпус устройства производят, используя надежные марки стали. Размер самой крупной ячейки в сетке достигает 4 мм, а самой мелкой - 0,05 мм. При покупке можно выбрать фильтр с сеткой подходящего размера. Это позволит очистить среду от инородных частиц максимально быстро.
Фильтры ФС-VII успешно эксплуатируют в различных системах, оборудование хорошо зарекомендовало себя. Фильтрующие элементы используются в технологических сетях. На предприятиях сетчатые фильтрующие элементы применяют для очистки жидкостей и газов. Изделие имеет длительный срок службы, оно изготовлено из долговечных материалов и не подвержено коррозии.
Чтобы купить сетчатый фильтр в Бабаеве, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
