Фильтр сетчатый Y-образный ФС-IX
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/separatsionnoe-oborudovanie/filtry-fs/fs-9.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Фильтр сетчатый Y-образный ФС-IX от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

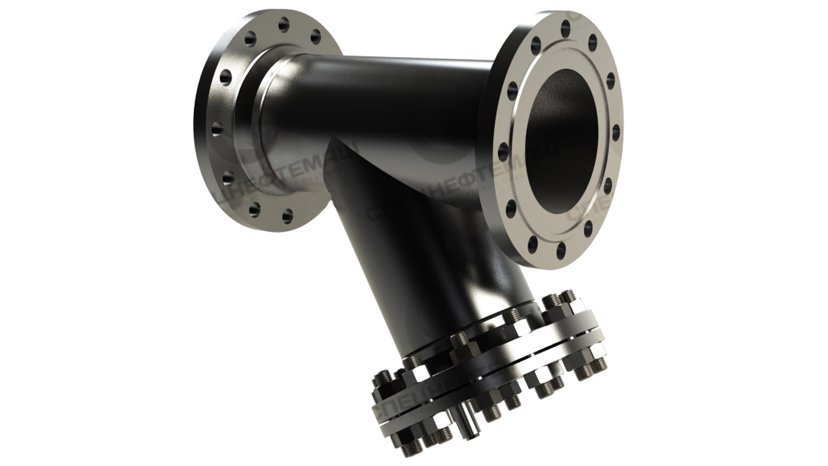

Фильтр сетчатый Y-образный ФС-IX
Фильтр сетчатый Y-образный ФС-IX от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Фильтр сетчатый Y-образный ФС-IX

Фильтр сетчатый Y-образный ФС-IX

Фильтры ФС-9
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 25 мм до 600 мм
Давление:
до 4,0 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,1 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 9:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ФС-I
ФС-II
ФС-III
ФС-IV
ФС-V
ФС-VI
ФС-VII
ФС-VIII
ФС-IX


Диаметры фильтров ФС-9:

ДУ50
ДУ80
ДУ100
ДУ150
ДУ200
ДУ250
ДУ300
ДУ350



Фильтр сетчатый У-образный ФС-IХ предназначен для очистки жидкой или газообразной среды от твердых примесей размером более 0,1 мм и устанавливается на всасывающем трубопроводе насоса, компрессора или клапана, защищая его от попадания инородных частиц.

Фланцевые фильтры ФС-IХ устанавливаются на горизонтальных или вертикальных трубопроводных системах от Ду25 до Ду 600 мм. Поток жидкости, проходя через фильтр, фильтруется на сетке фильтрующего элемента. Скопившийся шлам удаляется через крышку фильтра. При горизонтальной установке необходимо чтобы крышка фильтра смотрела вниз. При вертикальной установке необходимо, что бы поток жидкости подавался сверху вниз.

Фильтры сетчатые ФС-IX изготавливаются согласно ТУ 3615-001-24009276-2015.

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI, VII, VIII, IX);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °


Фильтр сетчатый ФС-IX

Фильтр сетчатый Y-образный ФС-IX


Технические характеристики
Давление расчетное, МПа 1.6 2.5 4.0
Рабочая среда газ, вода, углеводороды, нефтепродукты
Возможное материальное исполнение сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Отношение площади свободного сечения в сетке к свободному сечению в трубе 2,5
Размер ячейки в сетке, мм 0,1;0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0

Параметры и размеры

Обозначение фильтра DY, мм Py, МПа D H L n d масса, кг
ФС-IX-50-1,6 50 1,6 125 305 300 4 18 8,5
ФС-IX-80-1,6 80 1,6 160 349 330 4 18 17,0
ФС-IX-100-1,6 100 1,6 180 391 400 8 18 21,15
ФС-IX-150-1,6 150 1,6 240 510 450 8 22 38,56
ФС-IX-200-1,6 200 1,6 295 624 550 12 22 68,23
ФС-IX-250-1,6 250 1,6 355 716 650 12 26 104,67
ФС-IX-300-1,6 300 1,6 410 844 720 12 26 148,8
ФС-IX-350-1,6 350 1,6 470 943 850 16 26 228,2
ФС-IX-50-2,5 50 2,5 125 305 300 4 18 9,61
ФС-IX-80-2,5 80 2,5 160 353 330 8 18 17,71
ФС-IX-100-2,5 100 2,5 190 407 400 8 22 25,71
ФС-IX-150-2,5 150 2,5 250 532 450 8 26 50,0
ФС-IX-200-2,5 200 2,5 310 648 550 12 26 83,23
ФС-IX-250-2,5 250 2,5 370 738 650 12 30 128,7
ФС-IX-300-2,5 300 2,5 430 868 720 16 30 179,52
ФС-IX-350-2,5 350 2,5 490 974 850 16 33 270
ФС-IX-50-4,0 50 4,0 130 313 300 4 18 10,74
ФС-IX-80-4,0 80 4,0 160 370 350 8 18 19,6
ФС-IX-100-4,0 100 4,0 190 424 450 8 22 30,46
ФС-IX-150-4,0 150 4,0 250 562 500 8 26 58,5
ФС-IX-200-4,0 200 4,0 320 691 650 12 30 112,71
ФС-IX-250-4,0 250 4,0 385 802 750 12 33 186,6
ФС-IX-300-4,0 300 4,0 450 800 921 16 33 266,75
ФС-IX-350-4,0 350 4,0 510 1005 950 16 33 383,1

Чтобы купить сетчатый фильтр в Бабаеве, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
