Клапан запорный сильфонный фланцевый 15нж65нж
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://babaevo.snmash.ru/production/zaporno-reguliruyushchaya-armatura/klapany-ventili/15nj65nj.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Клапан запорный нержавеющий фланцевый 15нж65нж заказать в компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Клапан запорный сильфонный фланцевый 15нж65нж
Клапан запорный нержавеющий фланцевый 15нж65нж заказать в компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

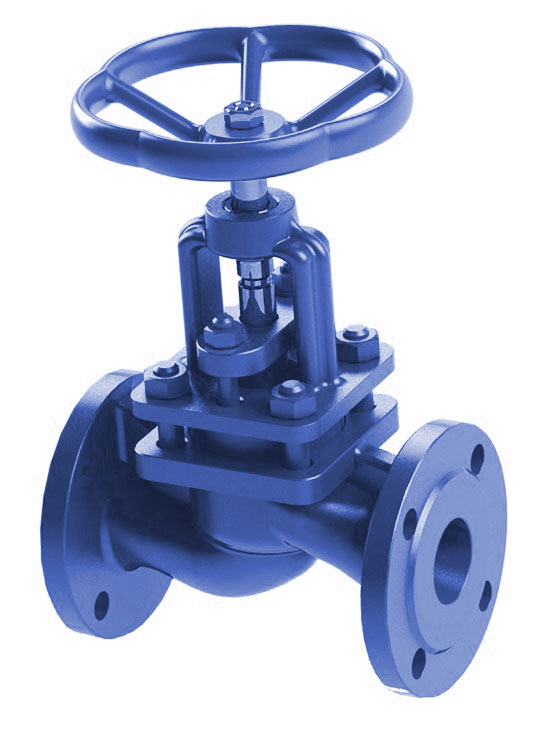

Клапан запорный нержавеющий фланцевый 15нж65нж  заказать в компании ООО НПО Спецнефтемаш Фото Клапан запорный сильфонный фланцевый 15нж65нж - купить по выгодным ценам

Клапан запорный сильфонный фланцевый 15нж65нж

Материал корпуса:
нержавеющая сталь
Тип присоединения:
фланцевое
Способ управления:
ручной (маховик)
Максимальная температура рабочей среды, °С:
425 °C
Ру, кг/см2:
16,25,40
Класс герметичности:
А (по ГОСТ 9544-2005)
Климатическое исполнение:
УХЛ1
Рабочая среда:
вода, пар, нефть, масло
Наличие на складе:
В наличии


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан



Нержавеющий общепромышленный запорный клапан 15нж65нж – сальниковая арматура для перекрытия рабочей среды в промышленных системах. Относится к устройствам универсального назначения. Применяется в регионах с умеренным климатом (УХЛ1) транспортировке различных составов.

Преимущества вентиля:

  • долговечность службы – до 10 лет;
  • надежность материала – устойчивая к коррозии сталь марок 08Х18Н10Т и 12Х18Н9ТЛ, бронзовая втулка;
  • функциональность;
  • универсальный характер (сальниковый клапан актуален в трубопроводах, транспортирующих воду, продукты нефти, агрессивные и неагрессивные химические составы);
  • высокая герметичность перекрытия потока рабочей среды благодаря сальниковому механизму.

В каталоге НПО «СпецНефтеМаш» запорный клапан представлен линейкой моделей с условным проходом (диаметр присоединений) от 15 до 200 мм. Данный параметр определяет возможность подключения устройства в заданных условиях использования и цену вентиля 15нж65нж.

Применение сальникового механизма

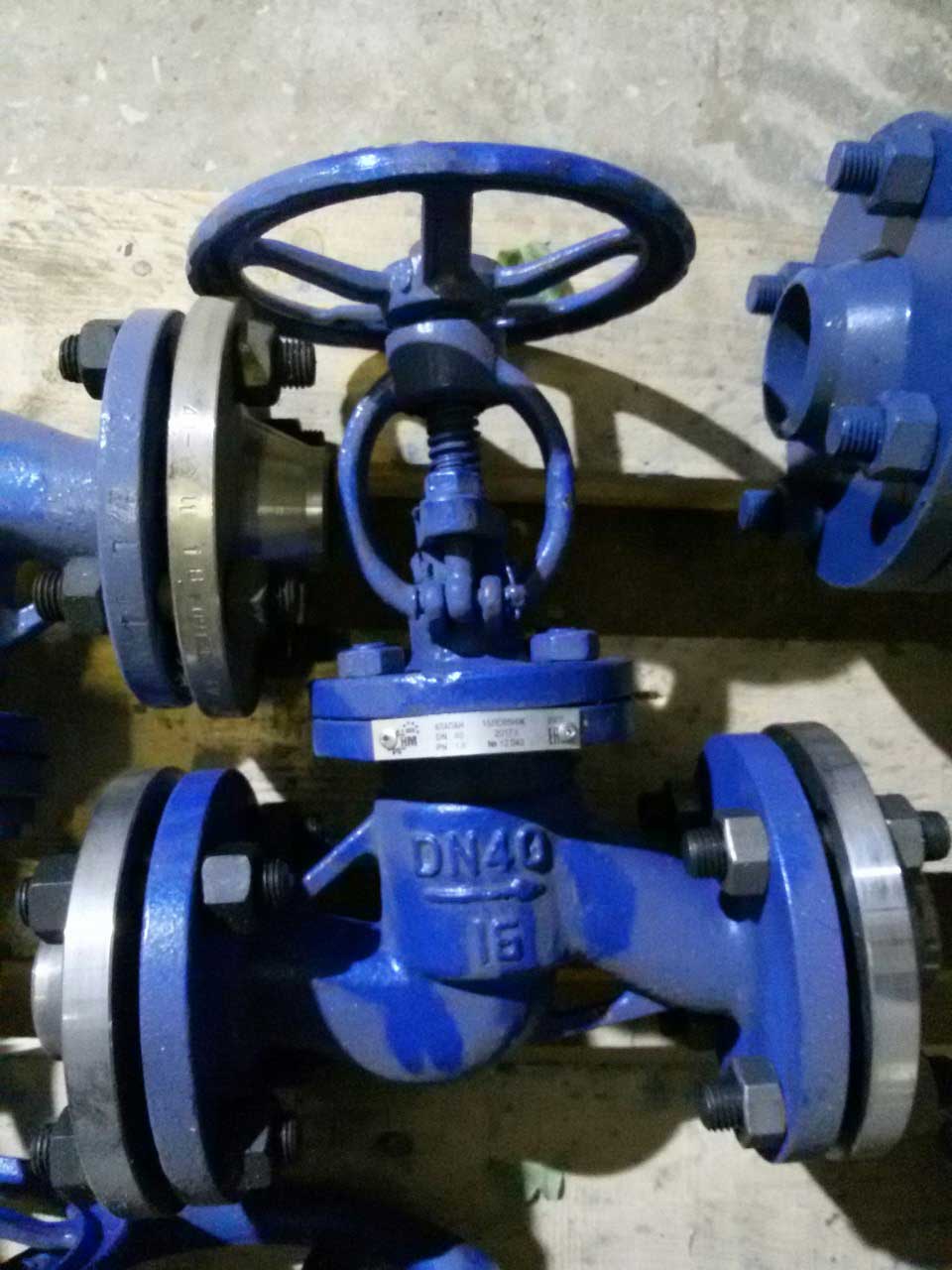

Вентиль (Клапан) 15нж65нж

Требования к трубопроводу, к которому будет подсоединяться арматура класса:

  • материал транспортировки – агрессивные и неагрессивные субстанции (вода, пар, химические жидкости, нефтепродукты, углеводороды);
  • вектор движения транспортируемого – под золотник вентиля 15нж65нж;
  • давление в сети – 16 атмосфер (1,6 МПа, 16 кгс/см. кв.);
  • температура окружения – от сорока градусов мороза до сорока градусов тепла;
  • предельные температуры в системе – от 70 градусов ниже нуля до +425 градусов;
  • диаметр трубы присоединения – до 200 мм.

Запорный клапан 15нж65нж монтируется горизонтально/вертикально. Специалисты по установке должны следить, чтобы после присоединения поток рабочей среды был направлен по стрелке на корпусе устройства.

Характеристики запорного клапана 15нж65нж

Технические характеристики, которые определяют целесообразность решения купить клапан 15нж65нж:

  • корпус изделия – из литой нержавеющей стали с добавлением усиливающих стойкость к коррозии компонентов (никель, титан, хром);
  • положение – любое;
  • класс по виду присоединения к трубопроводу – только фланцевый клапан;
  • герметичность – категории A, высшая, согласно госстандарту 9544–2015;
  • гидравлическое сопротивление – до 5;
  • средняя наработка на отказ – 800–1500 циклов.

Если трубопровод расположен в зоне повышенной влажности, купить вентиль 15нж65нж для его обслуживания – наиболее обоснованное решение.

Характеристика Параметры характеристик
Условный проход, Ду (мм) 15, 25, 32, 40, 50, 80, 100, 150, 200
Рабочее давление, Ру (кг/см2) 16
Рабочие среды Вода, воздух, пар, аммиак, масло, природный газ, жидкие и газообразные углеводородные среды, нефть, нефтепродукты и другие среды по отношению к которым материалы, применяемые в клапанах, коррозионностойкие.
Пропуск в затворе по ГОСТ 9544-2015 Класс герметичности «А», исполнения по классу «В», «С», «D», «Е», «F», «G» по согласованию с заказчиком.
Температура рабочей среды (С°) от -60°С до + 425°С (до +560°С исполнение из стали 10Х17Н13МЗТ по согласованию)
Условия эксплуатации ГОСТ 15150-69 (исполнение по климату) УХЛ1
Минимальная температура окружающей среды -60°С
Основные детали - материалы исполнения клапана 15нж65нж Корпус Крышка Золотник Набивка сальника
Сталь 12Х18Н9ТЛ ТРГ
Коэффициент гидравлического сопротивления не более 5
Тип присоединения ГОСТ Р 54432-2011 Фланцевое исп.1. (В)
Монтаж Монтаж вентиля односторонний по маркировке на корпусе управляющим органом вверх, допускается отклонение на горизонтальном трубопроводе на 45º в любую сторону.
Полный средний срок службы, не менее 10 лет
Полный средний ресурс, не менее 3000 циклов открытия / закрытия
Средняя наработка на отказ 1500 циклов
Гарантия 12 месяцев с момента установки
Гарантийное хранение 24 месяца с момента приобретения

Чертеж 15нж65нж

  1. корпус
  2. золотник
  3. седло
  4. гайка диска
  5. шпиндель
  6. болт
  7. гайка диска
  8. прокладка
  9. крышка
  10. уплотнитель
  11. палец
  12. сальник
  13. крышка сальника
  14. болт
  15. гайка
  16. втулка резьбовая
  17. маховик

Купить сальниковый вентиль

Завод «СпецНефтеМаш» предлагает всю линейку сальниковых устройств для перекрытия рабочей среды промышленной магистрали. У нас вы найдете высокое качество изделий и привлекательную цену клапана 15нж65нж без накруток посредников.

Задайте условия работы вашей системы, и наши специалисты подберут из ассортимента несколько подходящих вариантов для сравнения с описываемой моделью. Мы заинтересованы в вашем оптимальном выборе, потому всегда предлагаем решения в разных ценовых категориях.

Вопросы о функциональности, материальном и конструктивном исполнении, стоимости запорного клапана 15нж65нж и т. д. всегда можно задать по телефону 8–800–3021–565, email (marketing@snmash.ru) или через форму обратной связи на сайте НПО «СпецНефтеМаш». Обращайтесь, мы всегда подскажем, что выгоднее и надежнее взять.

Данный товар с другими уплотнениями вы также можете заказать в ООО НПО Спецнефтемаш:

  • 15нж65п
  • 15нж65н1
  • 15нж65нж2
