Клапан запорный сильфонный фланцевый 15с66нж
Сталь
фланцевое
ручной (маховик)
425°C
16,25,40
А (по ГОСТ 9544-2005)
УХЛ
Вода и пар, газообразные среды, нефтепродукты
В наличии

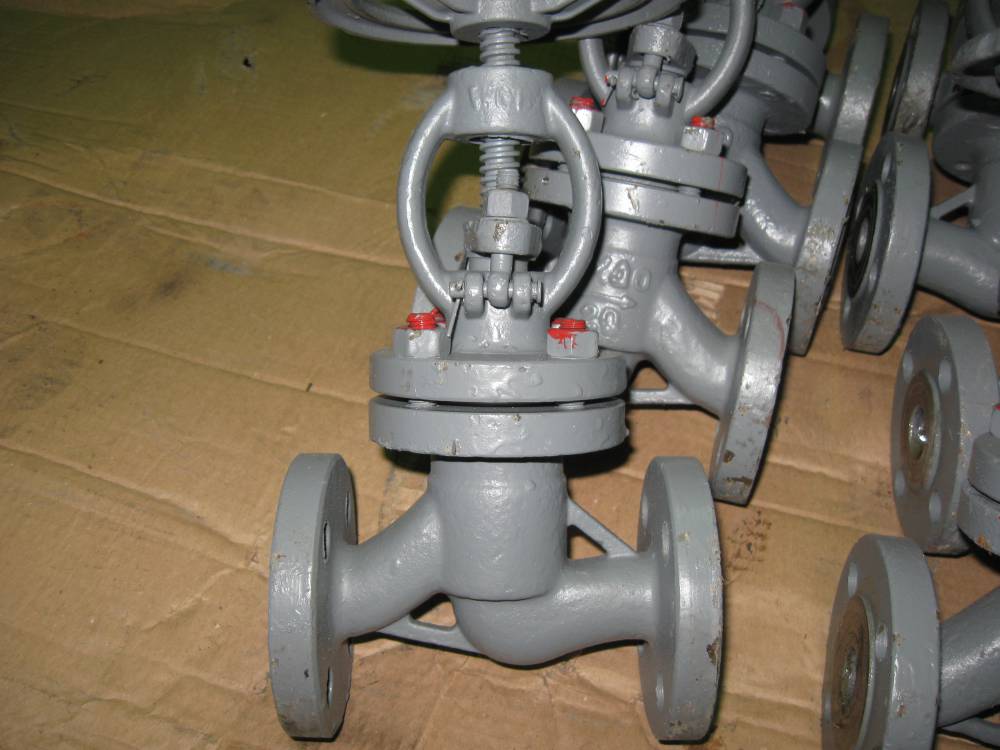

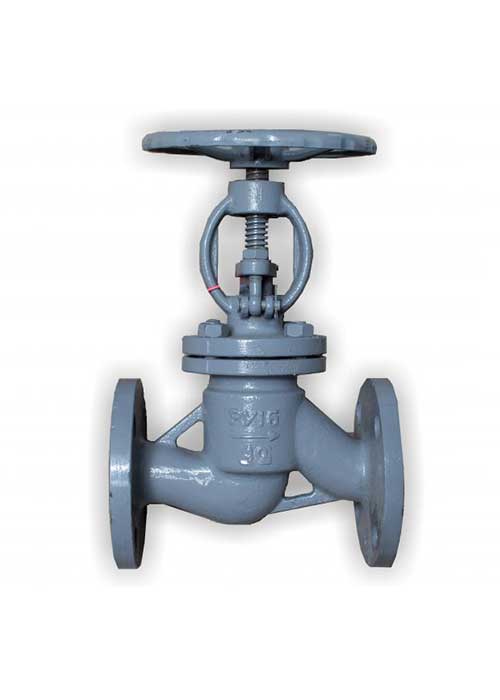

Запорный клапан 15с66нж сильфонный – вентиль для перекрытия хода рабочей среды в трубопроводах, транспортирующих холодную или горячую воду, пар, газы (любые вещества, неагрессивные в отношении материалов коробки и уплотнителей клапана). Выполняется в стальном корпусе. Имеет дублирующий сальник в конструкции.
Применение запорного клапана 15с66нж
Чаще всего сильфонный клапан 15с66нж используется в водопроводах и паропроводах, но высокая антикоррозионная устойчивость его корпуса позволяет применять арматуру:
- с нефтью;
- нефтепродуктами;
- природным, топливным и другими видами газов;
- аммиачными продуктами;
- воздухом;
- винилхлоридом;
- хлором в жидком состоянии и другими жидкостями, в отношении которых сталь проявляет коррозионную стойкость;
- хлористым водородом;
- хладоном (в том числе с содержанием масел);
- углеводородами в жидком и газообразном состоянии.
Преимущества
Среди эксплуатационных преимуществ сильфонного вентиля 15с66нж, которые делают его незаменимым в магистралях с повышенными требованиями к надежности, безопасности и герметичности тока рабочей среды:
- высокое качество применяемых в конструкции материалов (купить вентиль 15с66нж – долгосрочное решение вопроса безопасности работы трубопровода);
- повышенная надежность перекрытия благодаря наличию сильфонной упругой трубки, способной без нарушения герметичности деформироваться под давлением и возвращать первоначальную форму при снятии нагрузки;
- дублирующий сальник исключает вероятность протечек;
- привлекательная цена вентиля 15с66нж сильфонного.
Технические характеристики
| Диаметр , мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| Максимальный крутящийся момент на маховике, Н м (кг м) клапан Pу 16 | 18 (1,8) | 30 (3,0) | 35 (3,5) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 52 (5,2) | 145 (14,5) |
220 (22,0) |
|
| Максимальный крутящийся момент на маховике, Н м (кг м) клапан Pу 40 | 18 (1,8) | 30 (3,0) | 35 (3,5) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 40 (4,0) | 52 (5,2) | 180 (18,0) |
275 (27,5) |
|
| Класс герметичности затвора | А по ГОСТ 9544-2005 | ||||||||||
| Давление номинальное Ру, МПа (кгс/см2) | 1,6 (16); 4,0 (40) | ||||||||||
| Температура рабочей среды, ºС | до + 425 | ||||||||||
|
Характеристика рабочей среды |
Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки. |
||||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп. 1, 2, 3, 4, 5, 8, 9 ряд 2 по ГОСТ 12815-80 | ||||||||||
| Масса (кг) клапана Pу16 | 4,8 | 6,4 | 7,1 | 9,9 | 18,4 | 22,6 | 31 | 43,2 | 67,2 | 112 | |
| Масса (кг) клапана Pу40 | 4,8 | 6,4 | 7,3 | 10,4 | 18,4 | 22,6 | 31 | 43,2 | 73,2 | 124 | |
Запорный клапан 15с66нж монтируется в любом положении. В зависимости от модели может устанавливаться на трубопроводы с номинальным давлением PN, МПа (кгс/кв. см):
- 1,6 (16);
- 2,5 (25);
- 4,0 (40).
Присоединение осуществляется на фланцах (система крепления фланцевого клапана в соответствии с ГОСТ 33259–2015). Герметичность затвора обеспечивается продуманной конструкцией и надежным сальниковым уплотнителем шпинделя. Вся арматура класса соответствует нормам ГОСТ 9544–2015 по герметичности. Управляется клапан 15с66нж вручную маховиком. Работает в системах с двумя направлениями подачи рабочей среды – на/под золотник. Исключение – модели DN 100, DN 150–200, они работают в трубопроводах с подачей рабочей среды только на золотник.
Чертеж 15с66нж
- корпус
- золотник
- седло
- гайка диска
- шпиндель
- болт
- гайка диска
- прокладка
- крышка
- уплотнитель
- палец
- сальник
- крышка сальника
- болт
- гайка
- втулка резьбовая
- маховик
Купить запорный клапан
ООО «СпецНефтеМаш» специализируется на поставках арматуры для различных систем под разные рабочие среды. В нашем каталоге вы можете подобрать и купить вентиль 15с66нж на самых выгодных условиях с доставкой в любой регион РФ и страны СНГ. Экспертная помощь в подборе модели и расчетах количества арматурных устройств для конкретной сети предлагается бесплатно.
Для размещения заявки на сильфонный запорный клапан 15с66нж свяжитесь с нашими менеджерами по любому из каналов – телефонному номеру 8–800–3021–565, электронному адресу marketing@snmash.ru или через форму обратной связи на сайте snmash.ru.
При необходимости мы поможем подобрать оптимальное решение – аналог сильфонного клапана 15с66нж по цене, более привлекательной, чем у альтернативы, со сходными характеристиками. Наша цель – гарантировать ваш выбор наилучшего варианта для оснащения трубопровода.
Данный товар с другими уплотнениями вы также можете заказать в ООО НПО Спецнефтемаш:
- 15с66п
- 15с66н1
- 15с66нж2
