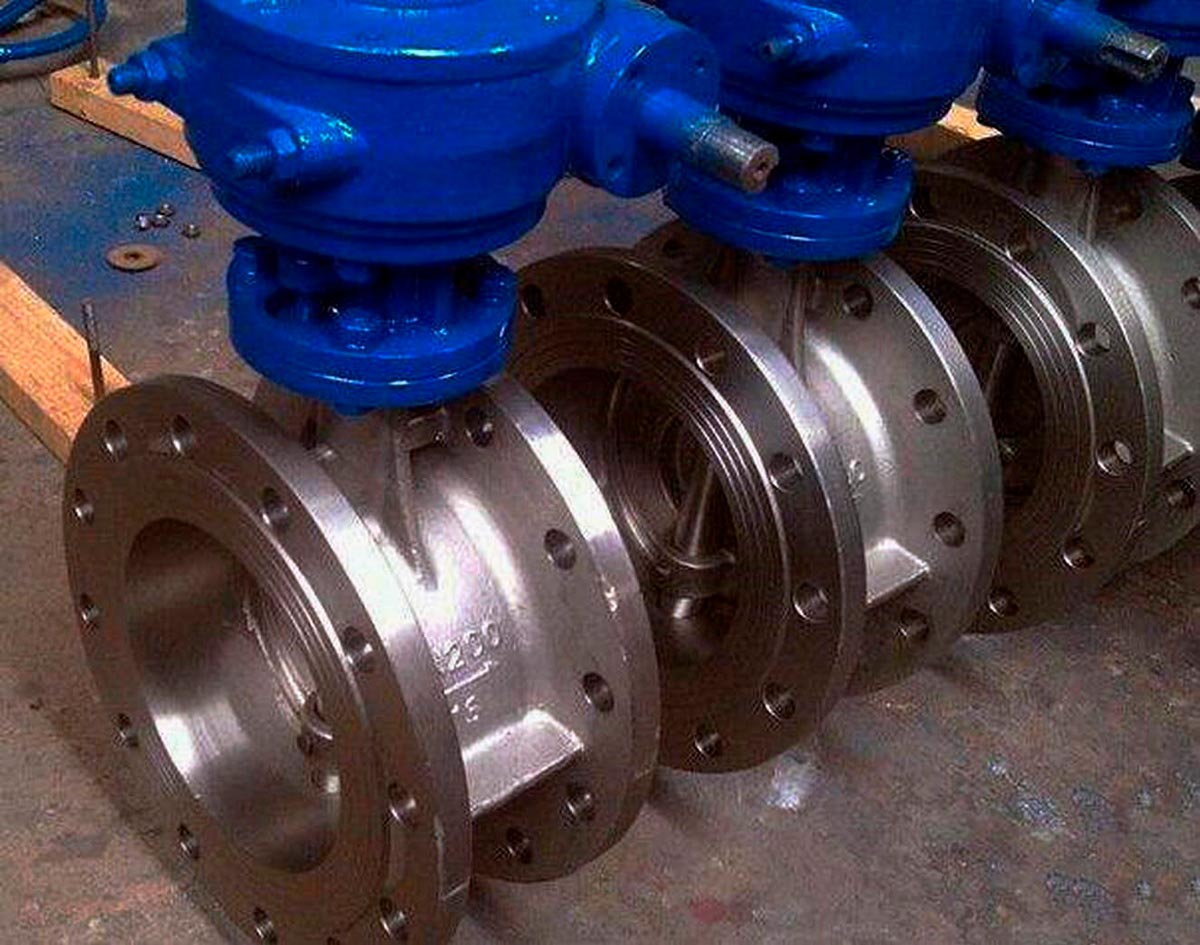

Дисковые затворы из нержавеющей стали

Дисковый поворотный затвор из нержавеющей стали – вид запорной арматуры. В качестве затворного элемента в нем выступает стальной диск, вращающийся вокруг собственной оси и расположенный под прямым углом к трубопроводу.

На современном рынке данные изделия представлены в большом ассортименте вариантов материального исполнения. ООО НПО «СпецНефтеМаш» – производитель и поставщик нержавеющих поворотных затворов – предлагает продукцию с корпусом из сплавов:

• Hastelloy (на основе никеля);
• 12Х17Н13М2Т (кислостойкий);
• 08Х18Н10Т (жаропрочный);
• CF8M;
• CF8 и других.

Каталог дисковых затворов из нержавеющей стали

СНМ 58020

Нержавеющие зат­воры дис­ковые с фу­терован­ным дис­ком и корпусом
DN 40 – 600 мм
PN 10, 16 кгс/см²

СНМ 58030

Нержавеющие зат­во­ры дис­ко­вые с сим­мет­рич­ным дис­ком и ман­же­той из эласто­мера
DN 40 – 1200 мм
PN 10, 16 кгс/см²

СНМ 58040

Нержавеющие зат­­во­ры дис­ко­вые с двой­­ным экс­цен­триси­­те­том меж­­флан­­це­вые
DN 50 – 600 мм
PN 10, 16, 25 кгс/см²

СНМ 58060

Зат­­во­­ры дис­ко­вые с сим­метрич­ным рас­поло­же­нием дис­ка и меж­флан­цевым при­соеди­нением
DN 40 – 600 мм
PN 6,10,16 кгс/см²

СНМ 58070

Нержавеющие зат­­во­­ры дис­ко­вые с с двой­ным экс­центриси­тетом флан­цевые
DN 100 – 2400 мм
PN 6,10,16,25 кгс/см²

СНМ 58090

Нержавеющие зат­­во­­ры дис­ко­вые с трой­н­ым экс­центриси­тетом
DN 50 – 2000 мм
PN 6, 10, 16, 25,40, 63, 100 кгс/см²



Применение

Дисковые затворы с нержавеющим корпусом – один из самых популярных видов запорной арматуры для устройства ответственных трубопроводов в различных сферах промышленности. Свою популярность он получил благодаря устойчивости:

• к коррозии;
• воздействию агрессивных рабочих сред;
• износу при постоянном контакте с парами (в том числе агрессивными), которые присутствуют в воздухе, окружающем трубопровод.

По сравнению с аналогами из бронзы, латуни или чугуна, нержавейка в меньшей степени подвержена окислению при постоянном контакте с жидкостной средой и меньше боится резких перепадов давления. Что сделало нержавеющий дисковый затвор незаменимым решением в системах, потенциально подверженным рискам гидроудара.

В частности, он получил большое распространение в фармацевтической и пищевой отраслях. В том числе, в трубопроводах для фильтрации питьевой воды с высоким содержанием окисей железа или известняковых пород.

Производство поворотных затворов из нержавеющей стали

Одно из преимуществ дисковых затворов из нержавеющей стали – простая конструкция. При этом простота конечного устройства корпуса определяется сложностью его производства.

Требования к точности деталей заслонки предъявляются очень высокие: только так удается добиться максимальной герметичности перекрытия потока рабочей среды с ее помощью. Вязкость нержавейки выше, чем у большинства аналогов, что требует значительных усилий при формовке и обработке элементов конструкции на токарных станках.

В распоряжении ООО НПО «СпецНефтеМаш» есть оборудование, чтобы изготовить качественный поворотный затвор из нержавеющей стали с точным соблюдением проектных размеров компонентов. В конструкции используются 3 основных элемента:

• корпус;
• диск, который вращается на валу вокруг своей оси;
• резиновые или полимерные прокладки.

В качестве материала корпуса и нержавеющего диска используется сплав марок AISI. В самом простом варианте это AISI 304 – сплав, обогащенный никелем, марганцем и азотом, что позволяет получить аустенитную кристаллическую структуру.

Материал разработан для нужд пищевой промышленности и отличается минимальным содержанием углерода, что позволяет использовать изделия из него при низких температурах рабочей среды с минимальной концентрацией кислот (серной, азотной, хлорной, соляной). AISI 304 может применяться в трубопроводах для транспортировки продуктов, содержащих лимонную, яблочную, молочную или уксусную кислоту при средних температурах рабочей среды.

Еще один сплав, широко применяемый в производстве прямых и межфланцевых нержавеющих дисковых затворов, – AISI 316. Он содержит больше молибдена, что делает его более стойким к коррозии.

Эксплуатационные характеристики

Характеристики затворов с нержавеющим диском производства НПО «СпецНефтеМаш»:

• размер пропускного окна – от 25 до 200 мм;
• материал диска и корпуса – AISI 304, 314, 321 и аналоги;
• управление – вручную рукоятью, электрический привод, механический редуктор;
• типы по способу крепления – фланцевый и межфланцевый поворотный затвор из нержавеющей стали.

Нержавеющий дисковый затвор в трубопроводах пищевой промышленности

Нержавеющие поворотные затворы настолько востребованы в пищевой промышленности, что саму арматуру данного класса часто ассоциируют с пищевой индустрией. Почему в этой отрасли дисковые заслонки из нержавейки пользуются огромным спросом? Причин много:

• высокая прочность;
• долговечная служба;
• функциональность;
• антикоррозионные свойства;
• соответствие санитарно-гигиеническим нормам.

Пищевой дисковый затвор нержавеющий часто используется и как запорная, и как запорно-регулирующая арматура. В первом случае он обеспечивает герметичное перекрытие потока жидкостей или пастообразных сред в случае аварии или в плановом режиме.

Во втором случае (диск принимает промежуточные положения) – перераспределение давления в сети для нужд технологических процессов. Монтируется пищевой затвор из нержавеющей стали на напорный трубопровод, перегоняющий различные продукты и сырье.

Выбор дискового нержавеющего затвора

Выбор нержавеющего дискового затвора – ответственная задача, поскольку от данного механизма во многом зависит безаварийная работа всей трубопроводной сети. В поисках подходящей модели нужно смотреть:

• на диаметр труб;
• назначение трубопровода (давление, температуры, характер рабочей среды);
• возможности управления;
• предпочтительные способы установки (фланцевый нержавеющий дисковый затвор или межфланцевый) и другие факторы.

Монтируют механизмы горизонтально в отношении к поверхности земли с верхним размещением привода для удобства доступа к нему. Небольшие изделия можно устанавливать и в вертикальных положениях, но это повышает риск раннего износа устройства из-за силы гравитации.

Купить нержавеющие дисковые затворы в Бабаеве

Если вам нужны гарантии правильного выбора поворотного затвора из нержавеющей стали, – обращайтесь за помощью к профессионалам. В ООО НПО «СпецНефтеМаш» вам помогут подобрать оптимальную модель заслонки и предложат изделия по лучшей цене.

Разместить заказ на поворотные затворы из нержавейки можно как онлайн (прямо у нас на сайте), так и по телефону или email. Здесь же предоставят полную консультацию по вопросам выбора.

Гарантия от производителя на дисковые затворы

Гарантия на все модификации дисковых поворотных затворов из нержавеющей стали нашего изготовления – 12 месяцев с момента установки (подтверждается актом) и 18 месяцев с момента покупки. Мы рассматриваем все претензии к состоянию и характеристикам арматуры. Решение о замене оборудования занимает несколько дней.
