Двухэксцентриковые дисковые затворы

Двухэксцентриковый затвор (или двухэксцентричный) – тип запорно-регулирующей арматуры для монтажа на различных трубопроводах, эксплуатируемых в сложных условиях. Другое название – дисковые затворы с двойным эксцентриситетом – объясняется специальной конструкцией (основной запорный элемент смещен по отношению к валу и самому трубопроводу). В трубопроводах технологических комплексов, для которых жестко установлены требования к заданной строительной длине элементов, двухэксцентриковые дисковые затворы незаменимы.

Каталог двухэксцентриковых дисковых затворов

СНМ 58040

Зат­­во­ры дис­ко­вые с двой­­ным экс­цен­триси­­те­том меж­­флан­­це­вые
DN 50 – 600 мм
PN 10, 16, 25 кгс/см²

СНМ 58070

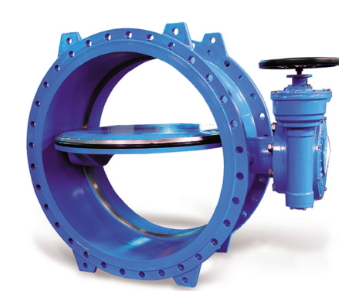

Зат­­во­­ры дис­ко­вые с с двой­ным экс­центриси­тетом флан­цевые
DN 100 – 2400 мм
PN 6,10,16,25 кгс/см²



Технические характеристики

Сфера применения

Ключевое отличие двухэксцентриковых дисковых затворов от более простых аналогов – высокая износостойкость. Благодаря специфике конструкции, трение уплотнительного кольца об элементы корпуса устройства сведено к минимуму. Это дает комплексный эффект:

• повышает надежность запорной арматуры;
• увеличивает срок службы элементов поворотного дискового затвора с двойным эксцентриситетом.

Принцип работы арматуры при этом остается простым и понятным, что определяет широкую сферу ее применения. Сегодня двухэксцентриковый дисковый затвор широко используется для комплектации трубопроводных систем промышленного назначения в самых разных сферах:

• нефтегазовой;
• фармацевтической;
• судостроительной;
• машиностроительной;
• пищевой;
• металлургической;
• перерабатывающей.

Правильно подобранный поворотно-дисковый затвор с двойным эксцентриситетом обеспечивает нормальную работу трубопроводных сетей, согласно действующим требованиям Ростехнадзора. Устройство эксплуатируется в системах ЖКХ, на АЭС и ТЭЦ, а также в технологических комплексах строительных предприятий. Такая арматура устанавливается, в том числе, в кондиционирующих и вентиляционных системах – везде, где может потребоваться надежное перекрытие потока в рамках стандартного или аварийного режима работы сети.

Конструкция

Конструкция двухэксцентриковых дисковых затворов во многом повторяет более простые аналоги. В устройстве предусмотрен корпус (как правило, из чугуна), диск – центральный элемент запорного механизма, – вал и редуктор, которым двухэксцентричный затвор управляется. В корпус встроено седло, с которым диск контактирует. Диск и седло имеют коническую форму профиля.

Особенность, которая определяет основные преимущества устройства, – смещение диска относительно оси седла и вала вращения. Благодаря ему, при повороте вала происходит двойное смещение запорного металлического диска по отношению к оси корпуса.

Такое решение не только снизило силу трения на компоненты, но и дало более равномерное распределение нагрузки на весь дисковый затвор с двойным эксцентриситетом, исключив перегрузки отдельных его функциональных участков. Плюс, смещение оси обеспечило простое управление двухэксцентриковым дисковым затвором.

Плюсы устройств с двойным эксцентриситетом:

• минимальные усилия при использовании устройства;
• долгосрочная служба;
• повышенная герметичность перекрытия потока веществ – эффективная профилактика протечек;
• высокая производительность за счет увеличенного числа циклов открывания/закрывания;
• качественная остановка потока в 2 направлениях.

Если сравнивать со стандартным дисковым аналогом, устройство с двойным эксцентриситетом более надежно и износостойко (выдерживает перепады температуры, негативное действие агрессивных сред, давление, частые открытия/закрытия). Поэтому поворотный двухэксцентриковый дисковый затвор – предпочтительный вариант для обустройства систем транспортировки нефти, пара, горячей воды.

Конструкция поворотного дискового затвора с двойным эксцентриситетом

Оснащение

Основной элемент оснащения двухэксцентрикового дискового затвора, как понятно из названия, – диск. Его размещение имеет особенности: дисковая ось смещена относительно вала вращения, благодаря чему компоненты устройства расположены на удалении друг от друга по 2 направлениям. Это сделано для надежности – максимальной герметичности перекрытия рабочего потока.

В остальном же принцип действия двухэксцентриковых затворов прост:

• в открытом положении запорный уплотнительный элемент расположен параллельно току рабочей среды;
• в положении «закрыто» диск в корпусе становится перпендикулярно, перекрывая поток среды;
• дисковый затвор с двойным эксцентриситетом может применяться и как регулирующая арматура, в этом случае запорный элемент принимает промежуточные положения, заданные оператором.

Технические характеристики поворотных двухэксцентриковых затворов

Базовые характеристики поворотного затвора с двойным эксцентриситетом:

• предельно допустимое давление в системе (Pn) – 10, 16 или 25 кгс/ кв. см в зависимости от выбора арматуры;
• проход – внутренний диаметр корпуса, обозначается как Dn, – от 10 до 120 см (механизм может использоваться в сетях с большим диаметром труб);
• допустимый максимум температуры среды транспортировки зависит от уплотнения и материала исполнения корпуса, находится в диапазоне от 180 до 500 градусов тепла по Цельсию;
• управление осуществляется при помощи пневматического, электропривода, редуктора;
• герметичность перекрытия – А-класс по госстандарту № 9544–2015;
• способ соединения – фланцевое или межфланцевое (присоединительные фланцы в соответствии с требованиями ГОСТ 33259–2015 либо госстандартов № 12820–80/12821–80);
• положение на трубопроводе двухэксцентрикового затвора дискового – согласно инструкции по монтажу от производителя (любое, за исключением вертикального размещения с разворотом вверх или вниз);
• климатическое исполнение – по госстандарту № 15150–69 (стандартные варианты – У, УХЛ, ТМ, ТВ, Т).

Будучи универсальным, двухэксцентриковый дисковый затвор применяется в сетях с различными средами. Устройство подходит для управления потоками неагрессивных рабочих сред (вода, воздух и т. д.). Дисковый затвор с двойным эксцентриситетом оправдал себя и в системах транспортировки агрессивных веществ, включая такие среды, как углеводороды, нефть, спирты, нефтепродукты, различные кислоты или щелочи.

При установке важно грамотно выбрать направление потока. На корпусе двухэксцентрикового затвора есть указатели, которые помогут при проведении монатжных работ.

Типы соединения

На трубопровод дисковый затвор с двойным эксцентриситетом устанавливается при помощи фланцев или межфланцевого соединения:

• фланцевый крепеж двухэксцентриковых затворов дисковых (например, СНМ 58070) предпочтителен, если к системе предполагается присоединять вспомогательное функциональное оборудование;
• межфланцевый вариант (СНМ 58040) – оптимальное соединение, когда комплектовать узел уже ничем не планируется (он упрощает установку и демонтаж).

Типы уплотнений

Разновидностей уплотнений в двухэксцентриковых затворах тоже два.

Первый – мягкое политетрафторэтиленовое (PTFE). Его используют в трубопроводах для транспортировки кислот, щелочей, поскольку уплотнение из PTFE устойчиво к действию различных разрушительных факторов, включая ультрафиолет, соли морской воды, высокие температуры, плесень. Температура плавления фторопласта – 327 градусов тепла по Цельсию.

Второй тип уплотнения дисковых затворов данной группы – металлический («металл-металл»). Применяется в ответственных трубопроводах, требования к пожарной безопасности которых повышены. «Металл-металл» гарантирует долговечную службу двухэксцентриковых затворов при повышенных температурах в условиях транспортировки токсичных и/или пожароопасных сред.

Существует также комбинированный вариант – уплотнение типа «фторпласт + металл». Его используют на пожароопасных трубопроводах.
